Für eine mobile Vollentsalzung mit nominell 12.000 Litern pro Stunde kommt der JUMBOSTIL P-280 infrage. Für nominell 22.000 Liter pro Stunde stehen P-670 und P-1000 zur Verfügung. Die beiden größeren Ausführungen unterscheiden sich nicht in der angegebenen Stundenleistung, sondern insbesondere in ihrer Kapazität zwischen den Regenerationen: ORBEN nennt bei 10° Gesamtsalzgehalt 34.000 Liter für den P-280, 80.000 Liter für den P-670 und 130.000 Liter für den P-1000.
Damit ist die wichtigste Auswahlregel bereits benannt: Die erforderliche Stundenleistung entscheidet darüber, ob eine Einheit hydraulisch grundsätzlich infrage kommt. Die nutzbare Kapazität entscheidet darüber, wie lange sie unter den tatsächlichen Einsatzbedingungen arbeiten kann. Erst zusammen mit Anschlussbedingungen, Wasseranalyse und Wechselplanung ergibt sich eine belastbare Auswahl.
Wer für ein größeres Befüllprojekt Mischbettharz kaufen möchte, sollte deshalb nicht mit dem Preis je Liter Harz beginnen. Zuerst muss feststehen, welche Wassermenge in welcher Qualität innerhalb welcher Zeit bereitstehen soll. Anschließend werden Baugröße, Betriebsvolumenstrom, benötigte Harzfüllungen und Serviceumfang abgestimmt.
Dieser Beitrag betrachtet dafür die mobile VE-Wasserbereitstellung für einen geschlossenen industriellen Kühlkreislauf. Die Befüllung steht im Vordergrund. Eine spätere Teilstromaufbereitung wird als eigene Betriebsaufgabe eingeordnet, weil dafür andere Berechnungs- und Freigabebedingungen gelten.
Ein Mischbett kombiniert Kationen- und Anionenaustauscherharze in einem Behälter. Bei der Vollentsalzung werden gelöste Kationen gegen Wasserstoffionen und Anionen gegen Hydroxidionen ausgetauscht. Die freigesetzten Wasserstoff- und Hydroxidionen bilden Wasser. Auf diese Weise wird die Konzentration gelöster ionischer Bestandteile stark reduziert.
Für die Projektplanung ist jedoch nicht allein das Verfahrensprinzip entscheidend. Eine mobile Vollentsalzungseinheit muss das geforderte Wasser auch unter den vorhandenen Bedingungen liefern: mit der tatsächlichen Speisewasserbeschaffenheit, dem verfügbaren Druck und dem benötigten Volumenstrom. ORBEN beschreibt die Auslegung seiner Entionisierungssysteme entsprechend als abhängig von Rohwasserqualität, Durchsatz und Ziel-Leitfähigkeit.
Dabei sind drei Begriffe auseinanderzuhalten. Das Speisewasser gelangt in die Aufbereitung. Das VE-Wasser verlässt die Vollentsalzung mit einer vereinbarten Qualität. Das spätere Kreislaufwasser steht zusätzlich unter dem Einfluss der Anlage, ihrer Werkstoffe, verbleibender Verunreinigungen und gegebenenfalls eingesetzter Behandlungsmittel. Eine gute Qualität am Ausgang der mobilen Einheit ersetzt deshalb nicht die spätere Bewertung des Umlaufwassers. Für Kalt- und Kühlkreisläufe behandelt die VDI/BTGA 6044 ausdrücklich sowohl Füll- und Ergänzungswasser als auch Umlaufwasser.
Ebenso wichtig: Eine niedrige Leitfähigkeit ist kein vollständiger Reinheitsnachweis. Sie bestätigt beispielsweise weder Partikelfreiheit noch eine bestimmte mikrobiologische Qualität. ORBEN grenzt diese unterschiedlichen Qualitätsdimensionen auch in seiner Beschreibung industrieller Wassersysteme voneinander ab. Für das Befüllprojekt muss daher eine konkrete Wasserspezifikation vereinbart werden, nicht lediglich die Bezeichnung „reines Wasser“.
Die Beschaffung von Mischbettharz kann eine reine Materialbestellung sein. Bei einer mobilen Großmengenversorgung sollte sie jedoch Teil einer vollständigen Leistungsbeschreibung werden. Darin stehen neben der Harzqualität auch die geeignete Einheit, der sichere Betrieb, die Ersatzversorgung und die Rückführung des erschöpften Materials.
ORBEN bietet sowohl Neuharze als auch regenerierbare Mischbettharze an. Die Harzauswahl ist damit keine pauschale Entscheidung zwischen „neu“ und „gebraucht“, sondern eine Frage der technischen Eignung. Auch Hersteller von Mischbettharzen unterscheiden ihre Produkte nach Zusammensetzung, Einsatzaufgabe und geforderter Wasserqualität. Ein beliebiges Mischbettharz ist deshalb nicht automatisch eine gleichwertige Ersatzfüllung für jede Anwendung.
Für eine Anfrage sollten Sie drei Beschaffungsvarianten getrennt betrachten: den Kauf einer eigenen Einheit mit anschließendem Regenerationsservice, die projektbezogene Miete einer einsatzbereiten Einheit oder die Versorgung bereits vorhandener Behälter mit einer freigegebenen Harzfüllung. ORBEN nennt für JUMBOSTIL sowohl Kundeneigentum als auch Miete sowie ergänzende Leistungen für Installation, Wartung und Austausch.
Die kaufmännische Vergleichsbasis sollte in allen Varianten dieselbe sein. Ein Angebot über eine Harzfüllung ist nicht unmittelbar mit einem Angebot vergleichbar, das Lieferung, Anschluss, Messstrecke und Rückholung einschließt. Lassen Sie deshalb die enthaltenen Leistungen ausdrücklich ausweisen.
Auch die Zuständigkeiten gehören in die Bestellung: Wer übernimmt die Inbetriebnahme? Wer bewertet Messabweichungen? Wer entscheidet über den Wechsel? Wer stellt die nächste einsatzbereite Einheit bereit? Diese Punkte lassen sich vor Projektbeginn wesentlich klarer regeln als während einer laufenden Befüllung.
Die Leitfähigkeit ist ein wichtiger Eingangswert, reicht für eine verbindliche Kapazitätsbestimmung aber nicht allein aus. Unterschiedliche Ionenzusammensetzungen können zu ähnlichen Leitfähigkeiten führen. ORBEN weist im Wasser-ABC ausdrücklich darauf hin, dass aus einer Leitfähigkeitsmessung weder die genaue Salzkonzentration noch die Zusammensetzung des Wassers eindeutig hervorgeht.
Für die Auslegung sollte deshalb eine Analyse des tatsächlich vorgesehenen Speisewassers vorliegen. Ein allgemeiner Versorgerbericht kann die Vorbereitung unterstützen. Bei wechselnden Bezugsquellen, vorgeschalteten Aufbereitungsstufen oder auffälliger Wasserbeschaffenheit sollte die Datengrundlage am geplanten Anschluss überprüft werden.
Besonders wichtig ist die Unterscheidung zwischen Gesamthärte und Gesamtsalzgehalt. Die Gesamthärte beschreibt im Wesentlichen die gelösten Calcium- und Magnesiumionen. Der Gesamtsalzgehalt berücksichtigt darüber hinaus weitere Ionen, beispielsweise Natrium und Chlorid. Die JUMBOSTIL-Kapazitätsangabe bei 10° GSG darf daher nicht als Kapazitätsangabe bei 10° deutscher Härte gelesen werden.
Zusätzlich zur ionischen Belastung sind Stoffe zu beachten, die den Betrieb oder die Lebensdauer des Harzes beeinträchtigen können. Harzhersteller nennen unter anderem organische Verunreinigungen, Öle, ablagerungsfähige Stoffe und Oxidationsmittel als mögliche Einflussgrößen. Freies Chlor und andere Oxidationsmittel können Ionenaustauscherharze schädigen; eine spätere Regeneration stellt solche Schäden nicht automatisch wieder her.
Für die Anfrage empfiehlt sich deshalb eine zusammenhängende Datengrundlage aus Wasserherkunft, Analyse, Temperatur, vorhandener Vorbehandlung und bekannten Belastungen. Ergänzen Sie die geforderte Qualität am Übergabepunkt. So lässt sich unterscheiden, welche Aufgabe die Vollentsalzung übernehmen kann und welche Schutz- oder Vorbehandlungsschritte zusätzlich erforderlich sind.
Die belastbare Antwort lautet: Rohwasserleitfähigkeit, Gesamtvolumen und gewünschter Volumenstrom ergeben noch keine vollständige Auslegung. Zusätzlich wird eine nutzbare Kapazität benötigt, die zur Wasserbeschaffenheit und zum festgelegten Qualitätsendpunkt passt. ORBEN beschreibt diese anwendungsbezogene Auslegung als Bestandteil seiner Entionisierungskonzepte.
Für die Projektplanung sind anschließend vier getrennte Rechenschritte sinnvoll.
Erfassen Sie zuerst die insgesamt aufzubereitende Wassermenge. Neben dem Füllvolumen können vereinbarte VE-Spülmengen, Anfahr- und Freispülmengen sowie eine begründete Mengenreserve hinzukommen. Weisen Sie diese Positionen einzeln aus, damit nicht versehentlich Anlagenvolumen und Aufbereitungsbedarf gleichgesetzt werden.
Danach wird das tatsächlich verfügbare Aufbereitungsfenster festgelegt. Von einem zwölfstündigen Einsatzfenster stehen nicht automatisch zwölf Stunden für die Wassererzeugung zur Verfügung. Für die Planung sollten Sie Aufbau, Kontrollen, Freigaben und vorgesehene Wechselzeiten gesondert berücksichtigen.
Die Grundrechnung lautet:
Erforderlicher Betriebsvolumenstrom = gesamter Aufbereitungsbedarf ÷ nutzbare Aufbereitungszeit.
Diese Rechnung ergibt den benötigten mittleren Volumenstrom. Bei schwankender Abnahme sind zusätzlich Spitzenbedarf und gegebenenfalls eine geeignete Zwischenbevorratung zu betrachten.
Für gleichartige parallel betriebene Einheiten lässt sich die rechnerische Mindestzahl bestimmen:
Parallele Einheitenzahl = erforderlicher Volumenstrom ÷ freigegebener Betriebsvolumenstrom je Einheit, aufgerundet.
Verwenden Sie dabei den für das Projekt bestätigten Betriebsvolumenstrom und nicht ungeprüft den Katalogwert. Der Druckverlust eines Harzbetts hängt unter anderem von Durchfluss, Korngrößenverteilung, Betthöhe und den Eigenschaften des durchströmenden Wassers ab. Zusätzliche Partikelbelastung kann den Druckverlust erhöhen. Diese Zusammenhänge werden in den technischen Angaben von Harzherstellern ausdrücklich beschrieben.
Für die Gesamtanlage kommen die Widerstände der Anschlussstrecke hinzu. Deshalb sollte die hydraulische Prüfung vom Speisewasseranschluss bis zum Übergabepunkt reichen. Eine ausreichend große Ionenaustauschereinheit allein kann einen unzureichenden Zulauf nicht ausgleichen.
Die erforderliche Zahl der Harzfüllungen ergibt sich aus dem Gesamtbedarf und der bestätigten nutzbaren Kapazität:
Benötigte Harzfüllungen = gesamter Aufbereitungsbedarf ÷ nutzbare Kapazität je Füllung, aufgerundet.
Diese Zahl ist nicht mit der gleichzeitig benötigten Behälterzahl identisch. Zwei Harzfüllungen können beispielsweise durch zwei abwechselnd eingesetzte Einheiten bereitgestellt werden. Ob alternativ ein geplanter Harzwechsel in derselben Einheit möglich und zweckmäßig ist, muss mit dem Service abgestimmt werden.
Halten Sie außerdem fest, auf welcher Mengenbasis die nutzbare Kapazität angegeben wird. Sind Freispülmengen bereits abgezogen oder müssen sie noch berücksichtigt werden? Eine einheitliche Bilanzgrenze verhindert, dass dieselbe Menge zweimal angesetzt oder vollständig übersehen wird.
Bei annähernd konstanten Bedingungen kann die Laufzeit abgeschätzt werden:
Rechnerische Laufzeit = nutzbare Kapazität ÷ tatsächlicher Volumenstrom.
Diese Laufzeit ist ein Planungswert, keine Freigabe zum Betrieb ohne Qualitätsüberwachung. Legen Sie den organisatorischen Auslösepunkt für die Ersatzversorgung früher fest. Die verbleibende Kapazität muss den Bedarf während der vereinbarten Bereitstellungs- und Wechselzeit zuzüglich einer passenden Reserve abdecken.
Dabei sollten zwei Signale getrennt werden: die Vorwarnung zur Organisation des nächsten Einsatzes und das Qualitätskriterium, bei dessen Erreichen keine weitere Einspeisung freigegeben ist. Ein Liefertermin ersetzt keine Qualitätsgrenze./#
Das folgende Beispiel ist eine illustrative Projektberechnung, kein dokumentiertes ORBEN-Referenzprojekt und keine verbindliche Leistungszusage.
Angenommen, für Befüllung, vorgesehene Spülungen und berücksichtigte Zusatzmengen werden insgesamt 180 Kubikmeter aufbereitetes Wasser benötigt. Innerhalb eines zwölfstündigen Projektfensters bleiben nach Abzug der geplanten Neben- und Wechselzeiten zehn Stunden für die Wassererzeugung.
Damit ergibt sich ein erforderlicher Betriebsvolumenstrom von:
180 Kubikmeter ÷ 10 Stunden = 18 Kubikmeter pro Stunde.
Für die weitere Rechnung wird angenommen, dass eine ausgewählte JUMBOSTIL-Einheit unter den projektspezifischen Bedingungen für diesen Betriebsvolumenstrom freigegeben wird. Außerdem wird eine nutzbare Kapazität von 100 Kubikmetern je Harzfüllung angenommen. Dieser Kapazitätswert müsste im realen Projekt aus Wasserbeschaffenheit, Qualitätsanforderung und technischer Bewertung bestätigt werden.
Der Mindestbedarf beträgt damit:
180 Kubikmeter ÷ 100 Kubikmeter je Füllung = 1,8, aufgerundet zwei Harzfüllungen.
Die erste Füllung hätte bei konstantem Durchfluss eine rechnerische Laufzeit von rund fünf Stunden und 33 Minuten. Der Wechsel muss deshalb bereits vor Beginn der Befüllung vorbereitet sein. Ein mögliches Konzept besteht aus zwei einsatzbereiten Einheiten, die nacheinander betrieben werden. Die geplante Unterbrechung ist dabei im Zeitfenster berücksichtigt.
Soll die Versorgung während einer Umschaltung vollständig weiterlaufen, ist das gesondert auszulegen. Eine lediglich am Standort abgestellte Reserveeinheit schafft noch keine unterbrechungsfreie Versorgung. Dafür braucht es ein entsprechend ausgeführtes Umschaltkonzept oder eine geeignete Zwischenbevorratung.
Zur Größenordnung: Bei 18 Kubikmetern pro Stunde entspricht eine halbstündige Überbrückung rechnerisch neun Kubikmetern nutzbarem Wasservorrat. Nicht nutzbare Behältervolumina und zusätzliche Reserven wären gesondert anzusetzen. Das Beispiel zeigt, warum eine Bestellung nach der Stundenleistung allein unvollständig bleibt. Erst die Verbindung aus Menge, Zeit, nutzbarer Kapazität und Wechselorganisation macht den Ablauf planbar.
Wenn Standardpatronen zu wenig Durchfluss liefern, ist nicht automatisch die größte mobile Anlage erforderlich. Die passende Lösung ergibt sich aus der gesamten Versorgungsaufgabe.
Eine parallele Patronenlösung kann zweckmäßig sein, wenn geeignete Einheiten bereits vorhanden sind, die Verteilung technisch beherrscht wird und der Wechselaufwand zum Projekt passt. Als Vergleichsgröße nennt ORBEN für die Edelstahl-Ausführung MINISTIL P102 eine Reinwasserleistung von 2.400 Litern pro Stunde.
Für die im Rechenbeispiel benötigten 18 Kubikmeter pro Stunde wären damit bereits rein rechnerisch acht solcher Patronen parallel erforderlich. Das berücksichtigt noch keine zusätzlichen Reserven oder projektspezifischen Leistungsbegrenzungen.
Die daraus folgende Planungsfrage lautet nicht, ob acht Patronen grundsätzlich „schlecht“ sind. Zu prüfen ist vielmehr, ob Verteiler, Durchflussverteilung, Überwachung, Aufstellfläche und Wechselorganisation gegenüber einer größeren Einheit noch zweckmäßig bleiben. Eine vorhandene und erprobte Patronenstrecke kann anders zu bewerten sein als ein eigens für einen einmaligen Einsatz aufgebautes System.
JUMBOSTIL sollte geprüft werden, wenn eine hohe Stundenleistung mit einer begrenzten Zahl größerer Ionenaustauschereinheiten bereitgestellt werden soll. Die Einsatzentscheidung muss jedoch auch dann zur gesamten Salzfracht und zur verfügbaren Wechselorganisation passen. Ein kurzer Einsatz mit hoher Stundenleistung stellt eine andere Aufgabe als eine mehrtägige Versorgung mit derselben Stundenleistung dar.
ORBEN bietet JUMBOSTIL ausdrücklich für mittlere und größere Anlagen sowie als Miet- oder Eigentumslösung an. Damit lässt sich die Geräteentscheidung mit einem projektbezogenen Serviceumfang verbinden.
Ein Trailer sollte mitbewertet werden, wenn Gesamtmenge, Einsatzdauer oder erforderliche Aufbereitungsschritte über das zweckmäßige Konzept einzelner Austauschereinheiten hinausgehen. ORBEN nennt für einzelne Trailer Leistungen von 10.000 bis 60.000 Litern pro Stunde. Der Leistungsbereich überschneidet sich somit mit JUMBOSTIL; die reine Stundenleistung trennt beide Lösungen nicht eindeutig.
ORBEN nennt auf der Dienstleistungsseite außerdem eine Mindestmietdauer von fünf Tagen und verweist für kürzere Einsätze auf JUMBOSTIL als Alternative. Die konkreten Konditionen sollten im Angebot bestätigt werden. Für die technische Entscheidung bleibt maßgeblich, welche Lösung die geforderte Menge und Qualität mit einem geeigneten Betriebs- und Servicekonzept bereitstellt.

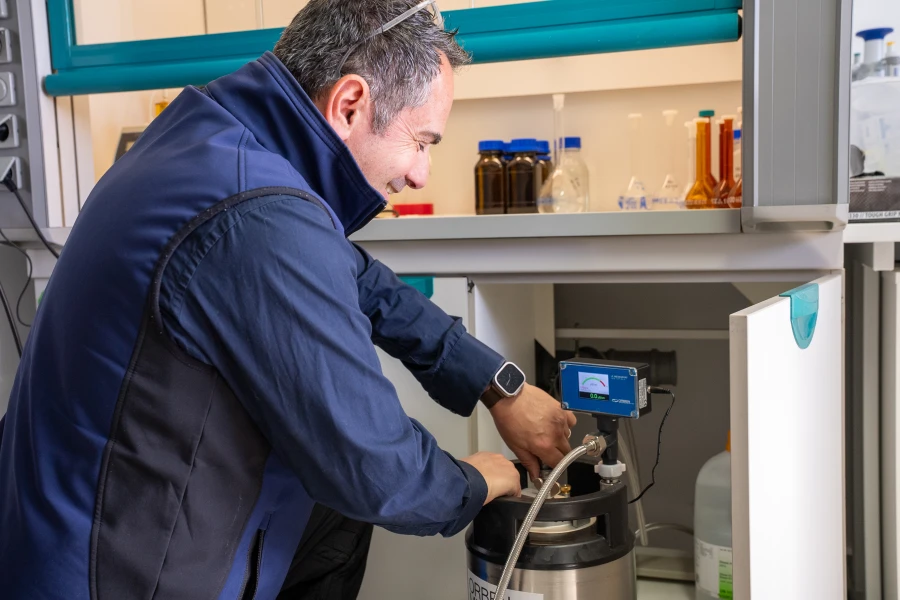

Der Anschluss beginnt mit der Prüfung der gesamten Aufbereitungsstrecke. Dazu gehören Speisewasserzuführung, erforderliche Vorbehandlung, Ionenaustauschereinheit, Messstellen und Übergabepunkt. Klären Sie vorab, welche Komponenten geliefert werden und welche bauseitig bereitzustellen sind.
Für die JUMBOSTIL-Ausführungen nennt ORBEN eine maximale Druckbeständigkeit von sechs bar, eine maximale Betriebstemperatur von 40 Grad Celsius und 2-Zoll-Kamlockkupplungen. Diese Angaben sind Betriebsgrenzen beziehungsweise Anschlussmerkmale, keine Aussage über einen notwendigen Mindestzulaufdruck oder die Eignung jeder vorhandenen Anschlussstrecke.
Auch „mobil“ darf nicht mit manuell leicht beweglich gleichgesetzt werden. Planen Sie Anlieferung, Entladung, Aufstellfläche, Transportweg und geeignete Hebemittel anhand der konkreten Einheit. Das für Transport und Aufstellung maßgebliche Gewicht sowie die zulässigen Handhabungspunkte sollten aus den aktuellen Unterlagen beziehungsweise der Projektabstimmung hervorgehen.
Für die Inbetriebnahme empfiehlt sich ein schriftlich abgestimmter Ablauf. Zunächst werden Einheit und Anschlussmaterial identifiziert und auf ihren vorgesehenen Zustand geprüft. Anschließend folgen die Montage entsprechend der Betriebsanleitung, eine kontrollierte Beaufschlagung sowie die erforderlichen Entlüftungs-, Spül- und Dichtheitskontrollen. Die Einspeisung in die Zielanlage wird erst nach der vereinbarten Qualitätsprüfung freigegeben.
Legen Sie außerdem fest, wohin Anfahr- und Freispülwasser geführt wird. Dieses Wasser sollte nicht allein deshalb in die Zielanlage gelangen, weil die Einheit bereits angeschlossen ist. Freigabe und Wasserführung müssen zusammenpassen.
Bei Anschluss an eine Trinkwasserinstallation ist der Schutz gegen Rückfließen eigenständig zu planen. DIN EN 1717 behandelt die dafür erforderliche risikobezogene Auswahl von Sicherungseinrichtungen. Eine pauschale Festlegung auf einen bestimmten Systemtrenner ohne Bewertung der angeschlossenen Flüssigkeit ist nicht ausreichend.
Vor jedem Abkoppeln müssen die betroffenen Anlagenteile entsprechend dem festgelegten Sicherheitsablauf abgesperrt, gegen unbeabsichtigte Beaufschlagung gesichert und drucklos gemacht werden. Maßgeblich bleiben die Betriebsanleitung und die standortbezogenen Sicherheitsvorgaben.
Bei der Befüllung wird aufbereitetes Wasser in die Zielanlage eingebracht. Die Planung kann deshalb auf einer definierten Gesamtmenge und einer erforderlichen Bereitstellungsrate aufbauen.
Bei der Spülung steht zusätzlich die Reinigungsaufgabe im Vordergrund. Dafür sollten Wasserqualität, Spülabschnitte, erforderlicher Durchfluss, Austragspfad und Abschlusskriterium getrennt festgelegt werden. Die Vollentsalzung beantwortet nicht automatisch die Frage, wie Montageverunreinigungen aus einer Anlage entfernt werden. Die VDI/BTGA 6044 behandelt das Spülen im Rahmen der Inbetriebnahme entsprechend als eigenständigen Bestandteil der wassertechnischen Planung.
Bei der Teilstromaufbereitung wird ein Teil des vorhandenen Kreislaufwassers entnommen, behandelt und zurückgeführt. Das Wasser durchläuft die Aufbereitung dabei nicht zwangsläufig nur einmal. ORBEN führt Bypassentsalzung als Verfahren für die Behandlung von Teilkreisläufen.
Für diese Betriebsweise ist die einfache Rechnung „Anlagenvolumen geteilt durch Durchfluss“ kein ausreichender Nachweis der notwendigen Behandlungsdauer. Sie beschreibt lediglich eine rechnerische Umwälzgröße. Wie schnell sich die Wasserbeschaffenheit im gesamten Kreislauf verändert, hängt zusätzlich davon ab, wie sich behandeltes und unbehandeltes Wasser mischen und welche Belastungen nachkommen.
Diese Schlussfolgerung ergibt sich bereits aus der Mengenbilanz: Wird gereinigtes Wasser mit noch belastetem Wasser vermischt, ist das gesamte System nach einem rechnerischen Umlauf nicht automatisch vollständig auf Zielqualität.
Vor einer Teilstrombehandlung muss außerdem die Zusammensetzung des vorhandenen Kreislaufwassers bewertet werden. Enthält es gezielt eingesetzte Behandlungsmittel, darf deren Verhalten gegenüber dem Ionenaustauscher nicht ungeprüft bleiben. Ionenaustauscher entfernen nach ihren chemischen Eigenschaften und unterscheiden nicht nach der betrieblichen Absicht, mit der ein Stoff eingebracht wurde.
Eine Freigabe für die Befüllung mit geeignetem Speisewasser ist daher nicht automatisch eine Freigabe für die Behandlung eines bestehenden, möglicherweise verunreinigten oder chemisch behandelten Kreislaufs.
Für das Projekt sollten mindestens Speisewasser, Produktwasser und Übergabepunkt eindeutig benannt sein. Bei einer Teilstromaufbereitung kommt die repräsentative Bewertung des Kreislaufwassers hinzu. Legen Sie für jeden Messpunkt fest, welcher Parameter erhoben wird und welche Entscheidung daraus folgt.
Die elektrische Leitfähigkeit eignet sich zur laufenden Beurteilung der ionischen Wasserqualität. Dabei gehören Einheit, Temperaturbezug und Messbedingungen zum Ergebnis. ORBEN nennt für die Vergleichbarkeit der Leitfähigkeitsangaben den Bezug auf 25 Grad Celsius. Werte mit unterschiedlichen Temperaturbezügen sollten nicht ungeprüft miteinander verglichen werden.
Für die Planung empfiehlt sich eine klare Trennung zwischen Vorwarnwert und Abschalt- beziehungsweise Sperrkriterium. Die Vorwarnung soll genug Zeit für eine geordnete Reaktion schaffen. Das Sperrkriterium schützt die vereinbarte Produktwasserqualität. Welches Signal lediglich meldet und welches eine Einspeisung unterbindet, muss technisch und organisatorisch eindeutig sein.
Kontrollieren Sie nicht nur den Wasserwert, sondern auch die dazugehörigen Betriebsdaten. Durchfluss, aufbereitete Menge und Druckverhältnisse helfen, Veränderungen einzuordnen. Steigt der Druckverlust, kann eine hydraulische oder partikelbedingte Beeinträchtigung vorliegen. Eine sinkende Austauschleistung und eine zunehmende hydraulische Behinderung sind unterschiedliche Fehlerbilder und verlangen nicht automatisch dieselbe Maßnahme.
Die pH-Messung sollte ebenfalls zur Wasserbeschaffenheit passen. Bei ionenarmem Wasser sind geeignete Sensoren und Messbedingungen besonders wichtig. Mettler Toledo weist auf die besonderen Anforderungen der pH-Messung in reinem Wasser und die Bedeutung der Sensorauswahl hin. Ein auffälliger Einzelwert sollte deshalb zunächst auch messtechnisch geprüft werden, bevor daraus eine Behandlung abgeleitet wird.
Für die Dokumentation empfiehlt sich eine zusammenhängende Aufzeichnung aus Einheitenkennung, Harzcharge, Beginn und Ende des Einsatzes, Mengen, Messwerten, Messbedingungen, Wechseln und Freigaben. Ergänzen Sie Abweichungen und die daraufhin getroffenen Maßnahmen. Entscheidend ist, dass ein späterer Prüfer nicht nur Zahlen sieht, sondern deren Bedeutung für den tatsächlichen Betrieb nachvollziehen kann.
Die erforderliche Wasserqualität wird nicht durch den Produktnamen JUMBOSTIL festgelegt. Sie entsteht aus der Anwendung, den verwendeten Werkstoffen, den Herstelleranforderungen und den einschlägigen technischen Regeln.
Für das hier betrachtete Beispiel eines industriellen Kalt- beziehungsweise Kühlwasserkreislaufs mit Umlaufwassertemperaturen unter 40 Grad Celsius ist der Anwendungsbereich der VDI/BTGA 6044 zu prüfen. Die Richtlinie behandelt unter anderem die wassertechnische Planung, die Festlegung von Wasserparametern, Inbetriebnahme, Untersuchungen und Dokumentation.
DIN EN 1717 betrifft demgegenüber den Schutz der Trinkwasserinstallation vor Verunreinigung durch Rückfließen. Sie ist keine allgemeine Spezifikation für die VE-Wasserqualität am Ausgang eines Ionenaustauschers.
VDI 2035 behandelt Schäden durch Steinbildung und wasserseitige Korrosion in Warmwasser-Heizungsanlagen innerhalb ihres Anwendungsbereichs. DIN EN 14336 betrifft Installation und Abnahme von Warmwasser-Heizungsanlagen. Beide Regelwerke sollten deshalb nicht allein aufgrund eines wasserführenden Systems pauschal auf einen eigenständigen industriellen Kühlkreislauf übertragen werden.
Für das Kreislaufwasser eines Fernwärmenetzes ist wiederum der Anwendungsbereich der AGFW FW 510 maßgeblich. Dabei muss zwischen dem Netz selbst und einer hydraulisch getrennten Gebäudeseite nach der Übergabestation unterschieden werden. Eine mobile Aufbereitungseinheit hebt diese Systemgrenze nicht auf.
Daraus folgt für die Anfrage: Benennen Sie zuerst die tatsächliche Anlage. Fordern Sie anschließend die dafür passende Wasserqualität. Eine bloße Aufzählung mehrerer Normen schafft noch keine eindeutige technische Spezifikation.
Mischbettharz regenerieren zu lassen, bedeutet, die Austauschfähigkeit eines geeigneten erschöpften Harzes wiederherzustellen. Die beiden Harzkomponenten werden dafür getrennt aufbereitet und anschließend wieder zusammengeführt. ORBEN beschreibt die Regeneration als einen auf Harztyp, Wasserchemie und Betriebsbedingungen abgestimmten Prozess.
Für die mobile Versorgung müssen dabei Harzwechsel und eigentliche Regeneration unterschieden werden. Beim Wechsel wird am Einsatzort wieder eine betriebsbereite Versorgung hergestellt. Die Aufbereitung des erschöpften Materials erfolgt anschließend im dafür vorgesehenen Serviceprozess.
ORBEN beschreibt für den Harz-Express die Bereitstellung regenerierter Harze beziehungsweise den Austausch geeigneter Patronen sowie die Rückführung erschöpften Materials zur Regenerationsanlage in Wiesbaden. Das Unternehmen verweist in diesem Zusammenhang auf mehr als 50 Jahre Erfahrung mit Ionenaustauschern und Mischbettharzen. Für großvolumige JUMBOSTIL-Einheiten sollten konkrete Austauschform, Entladebedingungen und Bereitstellungszeiten projektbezogen vereinbart werden.
Zur Qualitätssicherung nennt ORBEN für die Regenerierstation Chargennummern, Abfülldatum und dokumentierte Chargenkontrollen. Außerdem wird eine anwendungsbezogene sortenreine Regeneration ab 2.500 Litern Harz angeboten. Das ist eine Aussage über einen Serviceumfang, nicht darüber, dass jede einzelne Großpatrone automatisch separat für denselben Kunden regeneriert wird.
Für Ihren Auftrag sollte deshalb eindeutig sein, welche Harzqualität geliefert wird, wie die Charge zugeordnet ist und welche Nachweise verfügbar sind. Ebenso sollten bekannte Belastungen des zurückgegebenen Materials dokumentiert werden.
Regeneration ist außerdem von Harzverschleiß zu unterscheiden. Chemische Schädigung, mechanischer Abrieb oder schwer entfernbares Fouling können die weitere Verwendbarkeit begrenzen. Eine unbegrenzte Lebensdauer oder stets identische Einsatzleistung lässt sich daraus nicht ableiten.
Für die Wirtschaftlichkeitsbewertung ist der Preis je Liter Harz nur eine Teilgröße. Als Vergleichsmaßstab eignet sich eine projektspezifische Gesamtkostenrechnung mit derselben Leistungsgrenze für alle Varianten.
Berücksichtigen Sie dafür Anschaffung oder Miete, Harzbereitstellung, Regeneration, Transport, Aufstellung, Anschluss, Überwachung, Wechsel und Rückholung. Ergänzen Sie die tatsächlich erforderliche Vor- und Nachbehandlung. Wird ein vorhandenes System verglichen, sollten dessen betriebliche Aufwände ebenfalls berücksichtigt werden und nicht nur die zusätzliche Materialbestellung.
Eine zweckmäßige Kennzahl lautet:
Projektkosten je Kubikmeter = gesamte projektbezogene Kosten ÷ freigegebene nutzbare Wassermenge.
Diese Kennzahl sollte um eine Bewertung des Termin- und Versorgungsrisikos ergänzt werden. Ein Konzept, das nur bei vollständig störungsfreiem Ablauf ausreicht, ist nicht ohne Weiteres gleichwertig mit einer Lösung, deren Reserve und Wechselorganisation bereits eingeplant sind.
Das Mehrwegprinzip bietet eine zusätzliche Perspektive. ORBEN beschreibt die Regeneration und Wiederverwendung geeigneter Harze als Alternative zur einmaligen Nutzung und anschließenden Entsorgung. Damit sollen Abfall und der Bedarf an neu produziertem Harz reduziert werden.
Für eine konkrete Umweltbilanz sollten jedoch tatsächliche Daten verwendet werden. Transport, Regenerationsaufwand, Harzverluste und erzielte Nutzungszyklen gehören in die Betrachtung. Ohne diese Datengrundlage wäre eine pauschale Aussage zu einer bestimmten CO₂-Einsparung oder einem festen Kostenvorteil nicht belastbar.
Die meisten grundlegenden Planungsfehler lassen sich mit wenigen gezielten Prüfungen vermeiden:
Diese Punkte sollten vor der Beauftragung geklärt sein. Während der Inbetriebnahme dienen sie dann nicht mehr als offene Fragen, sondern als überprüfbare Bestandteile des vereinbarten Ablaufs.
Wer für eine größere mobile Vollentsalzung Mischbettharz kaufen möchte, sollte Harz, Einheit und Betrieb nicht getrennt betrachten. Eine tragfähige Entscheidung verbindet die geforderte Wasserqualität mit Gesamtmenge, Zeitfenster, hydraulischen Bedingungen, nutzbarer Kapazität und einer vorbereiteten Wechselorganisation.
JUMBOSTIL gehört dabei in einen technischen Vergleich, der nicht allein nach maximalem Durchfluss entscheidet. Kleinere Patronen können bei geeigneter Infrastruktur sinnvoll bleiben. Ein Trailer kann bei anderer Einsatzdauer, Gesamtmenge oder Aufbereitungskette die bessere Lösung sein. Maßgeblich ist, welches Konzept die konkrete Aufgabe nachweisbar erfüllt.
Fragen Sie bei ORBEN ein projektbezogenes JUMBOSTIL-Konzept an. Stellen Sie dafür Wasseranalyse, Gesamtbedarf, gewünschtes Zeitfenster, Zielqualität, Anschlussdruck, Temperatur und Aufstellbedingungen zusammen. Ergänzen Sie die zulässige Unterbrechungsdauer und den gewünschten Umfang von Lieferung, Inbetriebnahme, Austausch und Regeneration. Auf dieser Grundlage lässt sich eine technische und kaufmännische Entscheidung treffen, die über den reinen Harzkauf hinausgeht.
