Der ORBEN TR-30 wird im ORBEN-Katalog mit einer Leistung von 30 m³/h VE-Wasser beschrieben. Für einen temporären Einsatz wird die mobile Aufbereitung auf das verfügbare Rohwasser, die geforderte Produktwasserqualität und die örtlichen Anschlussbedingungen abgestimmt. Die aktuelle ORBEN-Leistungsbeschreibung sieht Trailer ausdrücklich für Revisionen, Inbetriebnahmen und ungeplante Ausfälle vor.
Für die Projektplanung reicht die Leistungsangabe allein allerdings nicht aus. Entscheidend ist, ob die benötigte Menge in der vereinbarten Qualität und mit ausreichendem Übergabedruck tatsächlich zur Verfügung steht. Ebenso muss feststehen, wie die Versorgung während einer Qualitätsprüfung, einer Betriebsunterbrechung oder eines notwendigen Serviceeingriffs aufrechterhalten wird.
Der hier betrachtete Anwendungsfall ist die temporäre Besicherung einer zentralen VE-Wasserversorgung in einem Kraftwerk oder Industriekraftwerk. Der Trailer ersetzt oder ergänzt die Erzeugung von Deionat an einem definierten Übergabepunkt. Er übernimmt damit nicht automatisch sämtliche Aufgaben der nachgelagerten Speisewasserbehandlung.
Die zweckmäßige Anfrage lautet deshalb nicht nur „Wir brauchen einen TR-30“, sondern: „Wir benötigen über einen bestimmten Zeitraum einen definierten VE-Wasser-Volumenstrom, eine festgelegte Wasserqualität und eine abgestimmte Absicherung gegen Unterbrechungen.“
30 m³/h entsprechen 30.000 Litern pro Stunde beziehungsweise 500 Litern pro Minute. Daraus ergibt sich bei rechnerisch unterbrechungsfreiem Betrieb über 24 Stunden eine Wassermenge von 720 m³. Diese Tagesmenge ist zunächst eine Rechnung, keine garantierte Liefermenge für jedes Projekt. Stehen innerhalb eines Tages beispielsweise nur 20 Stunden für die tatsächlich freigegebene Wasserproduktion zur Verfügung, ergeben sich bei unverändertem Volumenstrom 600 m³. Anfahrzeiten, Prüfungen und geplante Unterbrechungen gehören deshalb in die Mengenbilanz.
Für die Auslegung sollten drei Größen getrennt werden: der maximale gleichzeitige Bedarf, die erforderliche Tagesmenge und die Gesamtmenge über den Einsatzzeitraum. Sie beantworten unterschiedliche Fragen. Der maximale Bedarf bestimmt, welche Leistung unmittelbar verfügbar sein muss. Die Tagesmenge zeigt, ob die verfügbaren Betriebsstunden ausreichen. Die Gesamtmenge beeinflusst unter anderem Einsatzdauer, Betriebsaufwand und die Planung der eingesetzten Aufbereitungsmedien.
Ein ausreichender Tagesdurchschnitt ersetzt keine ausreichende Spitzenleistung. Benötigt ein Verbraucher zeitweise mehr Wasser, als die mobile Anlage bereitstellt, muss die Differenz aus einer geeigneten zusätzlichen Quelle oder einem nutzbaren Vorrat kommen. Umgekehrt ist eine hohe Nennleistung nicht automatisch erforderlich, wenn kurze Spitzen durch einen vorhandenen, freigegebenen VE-Wasserbehälter abgedeckt werden können. Voraussetzung ist eine belastbare Bilanz: Der Behälter muss die Spitze überbrücken und anschließend rechtzeitig wieder gefüllt werden können.
Für die Anfrage empfiehlt sich daher ein zeitlicher Bedarfsverlauf. Er sollte mindestens Normalbetrieb, Spitzen, geplante Stillstände und den kritischen Mindestbedarf unterscheiden.
VE-Wasser ist vollentsalztes Wasser. Die Bezeichnung beschreibt die weitgehende Entfernung gelöster ionischer Inhaltsstoffe. ORBEN erläutert die Vollentsalzung im Wasser-ABC anhand des Austauschs von Kationen und Anionen; Mischbettionenaustauscher verbinden beide Austauschfunktionen.
Für den Betrieb ist jedoch nicht allein die Verfahrensbezeichnung entscheidend, sondern das Ergebnis am vereinbarten Übergabepunkt. Eine Spezifikation sollte eindeutig festlegen, welche Parameter eingehalten und wie sie nachgewiesen werden müssen. Der Begriff Reinstwasser darf dabei nicht auf eine einzelne Leitfähigkeitszahl reduziert werden. Die Leitfähigkeit erfasst die ionische Belastung, aber nicht sämtliche möglichen Verunreinigungen. Organische Stoffe, Partikel und mikrobiologische Verunreinigungen werden damit nicht vollständig bewertet. Je nach Verwendung sind zusätzliche Prüfungen erforderlich.
ORBEN nennt auf der Produktseite der TR-Serie nachgeschaltete Mischbetten zur Erzielung einer elektrischen Leitfähigkeit unter 0,1 µS/cm. Diese Herstellerangabe beschreibt eine Qualitätsleistung der dort dargestellten Aufbereitung. Sie ersetzt keine vollständige, projektbezogene Vereinbarung über Wasserqualität, Messbedingungen und Abnahmepunkt.
Für die temporäre Versorgung einer VE-Zentrale empfiehlt sich deshalb eine klare Trennung: Welche Anforderungen gelten für das erzeugte Deionat? Welche zusätzlichen Anforderungen entstehen erst in der nachgelagerten Anlage? Und an welcher Stelle wird die Verantwortung für die Wasserqualität übergeben?
So bleibt eindeutig, was die mobile Aufbereitung liefern soll und welche weiteren Behandlungsschritte zum stationären Betrieb gehören.
Die drei Einsatzanlässe verlangen unterschiedliche Planungsansätze. ORBEN führt die ersatzweise Aufbereitung bei Ausfall einer stationären Anlage, die Bereitstellung erforderlicher VE-Wassermengen während einer Revision und das Abfangen von Produktionsspitzen ausdrücklich als typische Anwendungen der TR-Serie auf.
Bei einer Revision sollte die mobile Versorgung möglichst vor dem Abschalten der stationären Erzeugung geprüft und freigegeben sein. Damit lässt sich vermeiden, dass die Inbetriebnahme des Trailers und der eigentliche Revisionsbeginn voneinander abhängig werden.
Empfehlenswert ist ein definierter Übergabetest: Die mobile Anlage liefert unter den vorgesehenen Bedingungen, die Messwerte werden bewertet und der Betreiber bestätigt die Verfügbarkeit am Übergabepunkt. Erst danach wird die stationäre VE-Erzeugung entsprechend dem abgestimmten Ablauf außer Betrieb genommen.
Zum Terminplan gehört auch die Rückkehr in den Normalbetrieb. Die mobile Versorgung sollte nicht allein deshalb beendet werden, weil die Reparaturarbeiten abgeschlossen sind. Entscheidend ist die Freigabe der wiederhergestellten stationären Versorgung.
Bei zusätzlichem Bedarf ist zu prüfen, ob der Trailer parallel zur vorhandenen Anlage arbeitet oder einen separaten Verbraucher versorgt. Für beide Varianten sollten Betriebsgrenzen und Zuständigkeiten eindeutig festgelegt werden. Besonders wichtig ist die gemeinsame Mengenbilanz. Eine rechnerische Addition zweier Erzeugungsleistungen ist nur dann hilfreich, wenn beide Leistungen unter den tatsächlichen Standortbedingungen gleichzeitig nutzbar sind.
Im Störungsfall steht zunächst der notwendige Mindestbedarf im Mittelpunkt. Welche Verbraucher müssen weiterlaufen? Welche Entnahmen können reduziert werden? Wie lange reicht der vorhandene nutzbare VE-Wasservorrat? Ein vorbereiteter Notfallplan sollte diese Fragen bereits beantworten. Dazu gehören aktuelle Anschlussunterlagen, eine geeignete Aufstellfläche, verfügbare Wasseranalysen und eine benannte Person, die technische Entscheidungen freigeben darf.
Die mobile Anlage ist dann Teil eines vorbereiteten Versorgungskonzepts und nicht der erste Schritt einer erst im Notfall beginnenden Bestandsaufnahme.
Die mobile Aufbereitung muss zum tatsächlich verfügbaren Zulaufwasser passen. ORBEN beschreibt für die Umkehrosmose eine individuelle Auslegung nach Rohwasserqualität, Zielwasserparametern und Betriebspunkt. Dabei werden unter anderem Salzfracht, Temperatur, pH-Wert und Foulingneigung berücksichtigt.
Für die Projektanfrage empfiehlt sich eine aktuelle Analyse der vorgesehenen Wasserquelle. Dabei sollte ausdrücklich angegeben werden, ob sie dauerhaft verfügbar ist oder ob während des Einsatzes mit einem Wechsel der Wasserquelle gerechnet werden muss. Neben der chemischen Analyse sind die hydraulischen Bedingungen wichtig: Welcher Zulaufvolumenstrom steht tatsächlich zur Verfügung? Welcher Druck liegt bei dieser Entnahme an? Welche anderen Verbraucher nutzen dieselbe Versorgung?
Eine Anschlussgröße allein beantwortet diese Fragen nicht. Für die Auslegung ist der Betriebszustand unter Last maßgeblich, nicht nur die Situation bei geschlossener Entnahme.
Auch die Temperatur gehört in die Planung. Die Leistungsfähigkeit von Umkehrosmosemembranen hängt unter anderem von Temperatur, Druck und Betriebszustand ab. DuPont berücksichtigt diese Einflüsse ausdrücklich bei der Auslegung und Bewertung von Membransystemen. Eine Prüfung für die zu erwartenden ungünstigen Betriebsbedingungen ist deshalb sinnvoll.
Für den Betreiber ergibt sich daraus eine praktische Aufgabe: Die Daten sollten nicht nur den günstigen Zustand am Tag der Probenahme beschreiben, sondern auch bekannte Schwankungen während des vorgesehenen Einsatzes.
Ein geeigneter Trailer kann seinen Zweck nur erfüllen, wenn seine Schnittstellen zur Standortinfrastruktur passen. Für die Abstimmung empfiehlt sich ein gemeinsames Anschluss- und Aufstellungskonzept, in dem die Verantwortlichkeiten von ORBEN und Betreiber festgehalten werden.
Der Rohwasserzulauf muss für die bestätigte Anlagenkonfiguration ausgelegt werden. Bei einer Umkehrosmose ist die Rohwassermenge nicht mit der Produktwassermenge gleichzusetzen, weil zusätzlich ein Konzentratstrom entsteht. Ein vereinfachtes Rechenbeispiel, keine TR-30-Spezifikation, verdeutlicht den Zusammenhang: Bei einer angenommenen Ausbeute von 75 Prozent wären für 30 m³/h Produktwasser rechnerisch 40 m³/h Zulauf erforderlich. Die Differenz von 10 m³/h würde als Konzentrat anfallen. Zusätzliche Spül- oder Nebenströme wären gesondert zu berücksichtigen.
Die reale Wasserbilanz muss ORBEN für die angebotene Konfiguration bestätigen. Eine pauschale Übernahme dieses Beispielwerts in eine Ausschreibung wäre nicht belastbar.
Bei einem Anschluss an eine Trinkwasserinstallation ist außerdem deren Schutz gegen Rückfließen zu berücksichtigen. Die DIN EN 1717 beschreibt dafür eine risikobasierte Auswahl geeigneter Sicherungseinrichtungen. Welche Einrichtung passt, muss anhand der konkreten Installation bewertet werden.
Für die elektrische Versorgung werden die konkreten Anschlussdaten der eingesetzten Anlage benötigt. Dazu gehören die erforderliche Versorgung, Anschlussleistung, Absicherung und die technischen Bedingungen für zusätzliche Komponenten. Diese Daten sollten vor Anlieferung mit der zuständigen Elektrofachkraft am Standort abgestimmt werden. In die Prüfung gehören auch Leitungswege, verfügbare Anschlusspunkte und die Frage, ob die vorgesehene Versorgung während der Revision selbst durch Arbeiten eingeschränkt wird.
Eine Wasserreserve allein löst kein Stromversorgungsproblem, wenn auch die Entnahme aus dem Reservebehälter elektrisch betriebene Pumpen benötigt. Deshalb sollte die Betrachtung bis zum tatsächlich versorgten Verbraucher reichen.
Die Abwasserplanung sollte die im konkreten Betrieb anfallenden Ströme unterscheiden. Dazu können Konzentrat, Spülwasser und Wasser gehören, das während des Anfahrens noch nicht zur Verwendung freigegeben ist. Vor Einsatzbeginn sollten Ableitungsweg, Aufnahmefähigkeit und betriebliche Freigabe geklärt werden. Ebenso ist zu vereinbaren, wie mit Reinigungswässern umgegangen wird, falls entsprechende Arbeiten während des Einsatzes erforderlich werden.
Für die zeitliche Planung ist besonders wichtig, dass nicht nur die mittlere Abwassermenge betrachtet wird. Fragen Sie auch nach möglichen kurzzeitigen Spitzen und danach, ob mehrere Ströme gleichzeitig anfallen.
Der Produktwasseranschluss verbindet die mobile Erzeugung mit der stationären Anlage. Für seine Auslegung sollten Leitungslänge, Höhenunterschied, benötigter Übergabedruck und die zulässigen Betriebsbedingungen gemeinsam betrachtet werden. Empfehlenswert ist eine schriftliche Festlegung, ob ORBEN bis zum Traileranschluss, bis zu einem bestimmten Behälter oder bis zu einem anderen definierten Übergabepunkt liefert. Dazu gehört auch, wer die Verbindungsleitung bereitstellt, reinigt, prüft und später zurückbaut.
Der Qualitätsnachweis sollte zur vereinbarten Liefergrenze passen. Eine Messung unmittelbar hinter der Aufbereitung beantwortet nicht automatisch jede Frage zur Wasserqualität nach einer zusätzlichen Leitung oder Zwischenlagerung.
Der Aufstellplan sollte nicht nur die Anlieferung ermöglichen. Er muss auch Bedienung, Wartung, erforderliche Wechselarbeiten und die spätere Abholung berücksichtigen.
Zu klären sind insbesondere Tragfähigkeit, Rangiermöglichkeiten, sichere Leitungswege und die Zugänglichkeit zu den Anlagenkomponenten. Planen Sie dabei auch parallele Revisionsarbeiten ein: Eine zum Liefertermin freie Fläche kann wenige Tage später durch Gerüste, Krane oder Materiallager blockiert sein.
Für einen Einsatz bei niedrigen Temperaturen sollten Schutz und Betriebsweise von Trailer, Leitungen und Messstellen abgestimmt werden. Konkrete Maßnahmen gehören in das standortbezogene Konzept.
ORBEN beschreibt für den Trailer-Service sowohl die Schulung des Betreiberpersonals als auch eine Betreuung durch eigenes Fachpersonal vor Ort, bei Bedarf rund um die Uhr. Welche Variante eingesetzt wird, sollte Bestandteil der Beauftragung sein. Zu vereinbaren sind Kontrollaufgaben, Erreichbarkeit, Alarmannahme und Entscheidungsbefugnisse. Ein Kontakt für technische Rückfragen ist nicht dasselbe wie eine ständig besetzte Betriebsführung.
Besonders hilfreich ist eine klare Regelung für Abweichungen: Wer darf die Wasserabgabe sperren? Wer organisiert die Ersatzversorgung? Und wer gibt den Betrieb nach einer Störung wieder frei?
.webp)
Die ORBEN-Katalogzuordnung lautet: TR-10 mit 10 m³/h, TR-30 mit 30 m³/h und TR-60 mit 60 m³/h VE-Wasser. Die folgenden Auswahlüberlegungen sind Planungslogik; sie ersetzen keine Bestätigung der verfügbaren Konfiguration und ihrer Betriebsgrenzen.
Ein TR-30 ist für die Prüfung naheliegend, wenn der erforderliche Volumenstrom zur 30-m³/h-Leistungsklasse passt und die Rahmenbedingungen diese Leistung ermöglichen.
Dabei sollte die Anlage nicht nur auf einen rechnerischen Mittelwert ausgelegt werden. Benötigt der Standort während der gesamten Ersatzversorgung tatsächlich 30 m³/h, ist bei einer ebenfalls mit 30 m³/h angesetzten Erzeugung zunächst kein Leistungsüberschuss vorhanden.
Das kann betrieblich akzeptabel sein, verlangt aber eine bewusste Entscheidung über Unterbrechungen und Reserve.
Ein kleineres Modell ist zu prüfen, wenn nur ein begrenzter Teilbedarf überbrückt werden muss oder ein geeigneter Vorrat zeitweise höhere Entnahmen abdecken kann. Für einen kontinuierlichen Bedarf von 30 m³/h reicht eine einzeln mit 10 m³/h angesetzte Einheit rechnerisch nicht aus. Auch mehrere kleinere Einheiten sollten nicht allein anhand ihrer summierten Nennleistungen ausgewählt werden.
Drei Einheiten mit jeweils 10 m³/h ergeben rechnerisch 30 m³/h. Fällt eine aus, verbleiben jedoch nur 20 m³/h. Die volle Bedarfssumme ist damit noch keine Ausfallreserve.
Eine größere Leistungsklasse kann interessant sein, wenn zusätzlich zur laufenden Versorgung ein Vorrat aufgebaut oder eine Unterbrechung später mengenmäßig aufgeholt werden soll. Ob das größere System im vorgesehenen Teilbetrieb geeignet ist, muss technisch bestätigt werden. Eine einzelne größere Anlage bedeutet allerdings nicht automatisch vollständige Redundanz. Mehr installierte Leistung und eine unabhängige Ersatzmöglichkeit sind unterschiedliche Eigenschaften.
Für einen kritischen Bedarf von 30 m³/h könnte beispielsweise eine zweite, ausreichend leistungsfähige Versorgungslinie geprüft werden. Damit entsteht erst dann eine wirksame Besicherung, wenn Umschaltung, Zulauf, Energieversorgung und Produktwasserführung zum Ausfallkonzept passen.
Leistungsreserve deckt zusätzlichen Bedarf. Redundanz soll einen definierten Ausfall beherrschbar machen. Ein Vorratsbehälter überbrückt eine begrenzte Zeit. Diese drei Funktionen sollten in der Planung getrennt bewertet werden.
Eine erste Mengenbetrachtung lässt sich aus dem abzusichernden Bedarf und der gewünschten Überbrückungszeit ableiten. Bei 30 m³/h ergeben sich für 90 Minuten rechnerisch 45 m³. Für zwei Stunden sind es 60 m³. Dabei muss es sich um tatsächlich nutzbares Volumen handeln, nicht lediglich um den auf dem Behälter angegebenen Nenninhalt.
Für die technische Auslegung kommen weitere Fragen hinzu: Welcher Mindestfüllstand muss erhalten bleiben? Welche Menge ist zum Zeitpunkt einer Störung tatsächlich vorhanden? Funktioniert die Förderung aus dem Behälter unter den betrachteten Ausfallbedingungen? Ebenso wichtig ist die Wiederbefüllung. Liefert die mobile Erzeugung 30 m³/h und werden gleichzeitig 30 m³/h entnommen, entsteht kein Überschuss zum Wiederaufbau einer verbrauchten Reserve.
Sinkt der Bedarf zeitweise auf 24 m³/h, stehen unter diesen vereinfachten Bedingungen rechnerisch 6 m³/h für die Wiederbefüllung zur Verfügung. Für 45 m³ wären dann 7,5 Stunden erforderlich. In dieser Rechnung sind weitere Verluste und Unterbrechungen nicht enthalten. Eine Reserveplanung sollte deshalb immer zwei Fragen beantworten: Wie lange kann die Versorgung überbrückt werden, und wie wird die Reserve anschließend wiederhergestellt?
Die Antwort entscheidet darüber, ob ein Behälter genügt, zusätzliche Erzeugungsleistung benötigt wird oder bestimmte Entnahmen im Ereignisfall reduziert werden müssen.
Für die temporäre Versorgung empfiehlt sich ein Messkonzept, das drei Aufgaben trennt: die Überwachung der Aufbereitung, den Nachweis der vereinbarten Produktwasserqualität und die Freigabe zur Verwendung.
Definieren Sie dafür die Messstellen, die verwendeten Verfahren und die Zuständigkeiten. Besonders wichtig ist, ob die maßgebliche Messung am Trailer, am Behälterzulauf oder an einem anderen Übergabepunkt erfolgt.
Bei sehr niedriger Leitfähigkeit kann bereits der Luftkontakt einer entnommenen Probe das Ergebnis verändern. Thermo Fisher beschreibt die Aufnahme von Kohlendioxid als Ursache für solche Veränderungen und empfiehlt für die Leitfähigkeitsbewertung von Reinstwasser eine geeignete Inline-Messung unter Ausschluss von Luftkontakt.
Für das Projekt sollten Messbereich, Temperaturerfassung und die vereinbarte Behandlung des Temperatureinflusses dokumentiert werden. Vergleichsmessungen sind nur dann sinnvoll, wenn die Messbedingungen nachvollziehbar sind. Empfehlenswert ist außerdem, nicht nur Einzelwerte abzulegen. Ein zeitlicher Verlauf lässt sich besser mit Betriebsereignissen wie Anfahren, Unterbrechungen oder einem Serviceeingriff verknüpfen.
Die Projektverantwortlichen sollten festlegen, welche zusätzlichen Parameter neben der Leitfähigkeit erforderlich sind. Dafür kommen abhängig von der Spezifikation beispielsweise Silikat, Natrium, Chlorid oder organische Belastungen infrage. Die Auswahl sollte nicht aus einer möglichst langen Standardliste entstehen, sondern aus den Anforderungen des nachgelagerten Prozesses.
Auch ein pH-Wert ist nur zusammen mit einem geeigneten Messverfahren sinnvoll zu bewerten. Für Wasser mit sehr niedriger Leitfähigkeit bietet die Messtechnik speziell ausgelegte Sensoren; Mettler Toledo beschreibt solche Lösungen ausdrücklich auch für Kraftwerksanwendungen.
Vor Betriebsbeginn sollte klar sein, welche Werte eine Warnung auslösen, wann Wasser gesperrt oder verworfen wird und unter welchen Bedingungen eine erneute Freigabe erfolgt. Der Ablauf sollte auch die bereits abgegebene Wassermenge berücksichtigen. Ein später wieder unauffälliger Messwert beantwortet nicht rückwirkend, ob zuvor geliefertes Wasser die vereinbarte Qualität hatte.
Für die temporäre VE-Wasserversorgung einer Kraftwerksanlage gibt es nicht einen einzigen Zahlenwert, der sämtliche Anforderungen ersetzt. Zu unterscheiden sind die Anforderungen an das mobile Produktwasser, an die nachgelagerte Anlage und an die angeschlossenen Versorgungssysteme.
Für Wasserrohrkessel beschreibt DIN EN 12952-12 Anforderungen an die Speisewasser- und Kesselwasserqualität. Für Großwasserraumkessel behandelt DIN EN 12953-10 diese Wasserqualitäten. Die Auswahl richtet sich damit unter anderem nach der Bauart und dem tatsächlichen Anwendungsbereich.
Für Kraftwerke und Industriekraftwerke ist außerdem der VGBE-Standard zur Speisewasser-, Kesselwasser- und Dampfqualität relevant. Der Herausgeber weist ausdrücklich darauf hin, dass eine Reduzierung auf einfache Grenzwerttabellen dem Inhalt nicht gerecht wird und anlagenspezifische Vorgaben ergänzend zu berücksichtigen sind.
Daraus folgt für das Projekt: Die Qualität des vom Trailer gelieferten Deionats und die Anforderungen an das spätere Speisewasser müssen getrennt beschrieben werden. Die mobile VE-Erzeugung ersetzt nicht automatisch jede nachfolgende Entgasung, Konditionierung oder betriebliche Überwachung.
DIN EN 1717 betrifft demgegenüber den Schutz einer gegebenenfalls angeschlossenen Trinkwasserinstallation vor Verunreinigung durch Rückfließen. Sie legt keine allgemeine Produktwasserspezifikation für den TR-30 fest. Eine belastbare Projektdokumentation benennt deshalb nicht nur Regelwerke. Sie ordnet jedem relevanten Parameter einen Messpunkt, eine Bewertungsgrundlage und eine verantwortliche Stelle zu.
ORBEN beschreibt für die TR-Serie die Kombination verschiedener Aufbereitungsverfahren, darunter Umkehrosmose und nachgeschaltete Mischbetten. Welche Stufen im jeweiligen Projekt eingesetzt werden, ist anhand von Rohwasser und Zielqualität festzulegen. Für eine vorhandene Mischbettstufe muss die Wechselplanung zum tatsächlichen Betrieb passen. Ein fester Wechseltermin lässt sich nicht allein aus der Bezeichnung „TR-30“ ableiten.
Empfehlenswert ist, mit ORBEN die erwartete Belastung, den vereinbarten Qualitätsendpunkt und die vorgesehene Überwachung abzustimmen. Daraus sollte hervorgehen, wann Ersatzmaterial bereitstehen muss und welcher zeitliche Aufwand für einen Eingriff anzusetzen ist. Der Wechselvorgang und die anschließende Regeneration sind organisatorisch zu unterscheiden. Die Versorgung vor Ort kann eine andere zeitliche Anforderung haben als die spätere Wiederaufbereitung des entnommenen Harzes.

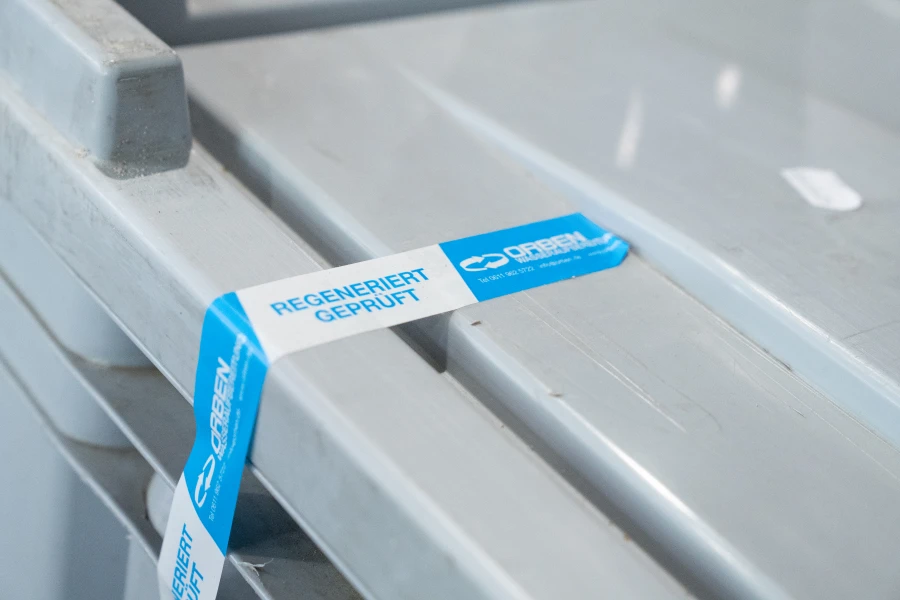

ORBEN betreibt die Regenerierstation im Industriepark Kalle-Albert in Wiesbaden. Die veröffentlichte Leistungsbeschreibung umfasst die Regeneration geeigneter Harze sowie dokumentierte Chargenkontrollen; für Patronen nennt ORBEN Chargennummer und Abfülldatum. Für das Trailerprojekt sollte konkret vereinbart werden, welche Nachweise und Materialzuordnungen geliefert werden. Eine allgemeine Beschreibung des Harzservices beantwortet noch nicht jede Frage zum eingesetzten Großanlagenaufbau.
Praktisch gehören in das Wechselkonzept die Bereitstellung des Ersatzmaterials, der Zugang zur Anlage, der sichere Eingriff, das Anfahren und die erneute Qualitätsfreigabe. Besonders bei langen Einsätzen sollte auch geklärt werden, wer die Wechselentscheidung trifft und wie viel Vorlauf für die Logistik erforderlich ist.
Das Ziel ist eine geplante Servicekette, bei der die Wasserbereitstellung und die Materialaufbereitung zeitlich aufeinander abgestimmt sind.
Das folgende Beispiel dient ausschließlich zur Veranschaulichung. Es ist keine dokumentierte ORBEN-Referenz und keine Leistungszusage für eine konkrete Anlage.
Angenommen, eine stationäre VE-Zentrale steht für 72 Stunden nicht zur Verfügung. Der Wasserbedarf beträgt über diesen Zeitraum im Mittel 24 m³/h; zeitweise werden 30 m³/h benötigt. Die Spitzen sind bereits im genannten Mittelwert enthalten.
Die erforderliche Gesamtmenge beträgt damit:
24 m³/h × 72 Stunden = 1.728 m³ VE-Wasser.
Für die mobile Erzeugung wird im Beispiel ein bestätigter Produktwasservolumenstrom von 30 m³/h angesetzt. Zusätzlich steht ein bereits gefüllter Behälter mit 45 m³ nutzbarem Volumen bereit.
Bei einer Entnahme von 30 m³/h könnte dieser Vorrat rechnerisch 90 Minuten ohne weitere Wassererzeugung überbrücken. Das gilt nur, wenn die Förderung zum Verbraucher während des betrachteten Ereignisses weiter funktioniert.
Nach einer solchen Unterbrechung muss der Vorrat wiederhergestellt werden. Bei anschließend konstant 24 m³/h Verbrauch blieben rechnerisch 6 m³/h dafür übrig. Die Wiederbefüllung der 45 m³ würde dann 7,5 Stunden dauern.
Die Schlussfolgerung lautet nicht, dass diese Auslegung automatisch ausreichend ist. Vielmehr werden die entscheidenden Fragen sichtbar: Sind 90 Minuten Überbrückung genug? Kann in dieser Zeit die Ursache behoben oder eine Ersatzversorgung aktiviert werden? Sind während der Wiederbefüllung weitere Spitzen zu erwarten?
Erst mit diesen Antworten lässt sich bewerten, ob ein TR-30 mit Behälterreserve zum Risiko passt oder zusätzliche Besicherung erforderlich ist.
Zunächst werden Bedarf, Einsatzzeitraum und Produktwasserqualität beschrieben. Darauf folgen die Prüfung des Rohwassers und die Klärung der Standortbedingungen.
Für die erste technische Abstimmung empfiehlt sich eine kompakte Vorbereitung:
Die Angaben müssen nicht bereits jede Detailfrage beantworten. Sie sollten aber deutlich machen, welche Informationen bestätigt sind und wo noch eine Prüfung erforderlich ist.
Nach Aufbau und Anschluss sollte ein abgestimmter Inbetriebnahme- und Abnahmelauf erfolgen. Dabei werden nicht nur Wasserwerte betrachtet, sondern auch die nutzbare Leistung am Übergabepunkt und die vorgesehenen Reaktionen auf Betriebsabweichungen. Sinnvoll ist ein gemeinsames Protokoll mit Anlagenzuordnung, Anschlusszustand, Messstellen, Ergebnissen und Freigabe. Noch offene Punkte sollten eine verantwortliche Person und einen Termin erhalten.
Im Betrieb empfiehlt sich ein Protokoll, das Mengen, relevante Wasserwerte und besondere Ereignisse zusammenführt. So lassen sich Abweichungen später einem Betriebszustand zuordnen. Für jede Schicht oder vereinbarte Kontrollrunde sollte klar sein, welche Prüfungen stattfinden. Auch die vorhandene Reserve verdient Aufmerksamkeit: Eine ursprünglich ausreichende Behälterfüllung kann durch zusätzliche Entnahmen an Bedeutung verlieren.
Ändern sich Bedarf, Wasserquelle oder Einsatzdauer, sollte die ursprüngliche Auslegung erneut bewertet werden.
Der Übergang zurück sollte ebenso geordnet erfolgen wie die Übernahme durch den Trailer. Zuerst wird die stationäre Versorgung geprüft und freigegeben. Danach wird kontrolliert umgeschaltet.
Erst wenn die vereinbarten Bedingungen erfüllt sind, wird die mobile Anlage außer Betrieb genommen und für den Abtransport vorbereitet. Zum Abschluss gehören die Mengenbilanz, die wesentlichen Betriebsnachweise und die Dokumentation besonderer Ereignisse.
Für den Vergleich verschiedener Lösungen empfiehlt sich eine Gesamtbetrachtung über den Einsatzzeitraum. Der Mietpreis allein beschreibt nicht den vollständigen Aufwand. In die Kalkulation gehören Anlieferung und Abholung, Aufbau, Anschlussarbeiten, Medienverbrauch, Wasser- und Abwasseraufwand, Betriebspersonal, Analytik, Serviceeingriffe und gegebenenfalls Reserveeinrichtungen.
Auch unterschiedliche Leistungsumfänge sollten sichtbar gemacht werden. Ein Angebot mit Bedienung durch den Betreiber ist nicht unmittelbar mit einer umfassenden Vor-Ort-Betreuung vergleichbar. ORBEN nennt für den Trailer-Service eine Mindestmietdauer von fünf Tagen. Für die konkrete Kalkulation sollten die geltenden Konditionen sowie Anliefer-, Aufbau-, Betriebs- und Abholzeiten im Angebot eindeutig zugeordnet werden.
Für die wirtschaftliche Bewertung ist außerdem die tatsächlich nutzbare, spezifikationsgerechte Wassermenge hilfreich. Eine große rechnerische Erzeugungsmenge ist wenig aussagekräftig, wenn ein Teil davon nicht verwendet werden kann. Beim Harzkonzept setzt ORBEN auf Regeneration und Wiederverwendung statt ausschließlicher Einwegnutzung. Für die Nachhaltigkeitsbewertung des einzelnen Projekts sollten darüber hinaus Transport, Energie, Wasserverbrauch und die eingesetzten Verfahren berücksichtigt werden. Ohne entsprechende Bilanz lassen sich keine belastbaren projektspezifischen Einsparprozente nennen.
Nennleistung mit garantierter Standortleistung gleichsetzen. Die 30-m³/h-Klasse ist ein Ausgangspunkt. Für die Beauftragung zählt die bestätigte Leistung unter den vereinbarten Betriebsbedingungen.
Nur die Tagesmenge betrachten. Ein ausreichendes Gesamtvolumen hilft nicht, wenn kurzfristige Entnahmen die verfügbare Leistung übersteigen und kein geeigneter Vorrat vorhanden ist.
Behältervolumen als dauerhafte Reserve behandeln. Ein Vorrat ist endlich. Seine nutzbare Menge, Förderung und Wiederbefüllung müssen gemeinsam betrachtet werden.
Eine größere Anlage automatisch als redundant bezeichnen. Leistungsüberschuss beseitigt nicht zwangsläufig gemeinsame Ausfallursachen.
Die Freigabe auf einen einzelnen Messwert reduzieren. Entscheidend sind die vereinbarte Spezifikation, geeignete Messbedingungen und ein klarer Umgang mit Abweichungen.
Service erst bei erschöpfter Kapazität organisieren. Ersatzmaterial, Personal und Zugänglichkeit sollten zum erwarteten Betriebsverlauf passen.
Den Rückbau zu früh terminieren. Das Ende der Revisionsarbeiten und die Freigabe der stationären Wassererzeugung sind nicht zwingend derselbe Zeitpunkt.
Diese Fehler lassen sich durch ein gemeinsames technisches Konzept reduzieren, das Wasserqualität, Leistung, Infrastruktur und Betriebsorganisation zusammenführt.
Für eine temporäre VE-Wasserversorgung in der 30-m³/h-Leistungsklasse ist der ORBEN TR-30 eine konkret zu prüfende Lösung. Belastbar wird der Einsatz durch die Abstimmung von Bedarf, Rohwasser, Produktwasserqualität, Anschlüssen und Betriebsreserve.
ORBEN beschreibt sein Leistungsspektrum von Analyse und Planung über Installation und Inbetriebnahme bis zu Wartung und Reparatur und verweist auf mehr als 50 Jahre Erfahrung in der Wasseraufbereitung. Für das einzelne Projekt sollte dieser Leistungsrahmen in eindeutig vereinbarte Aufgaben und Nachweise übersetzt werden.
Fragen Sie Ihre temporäre VE-Wasserversorgung bei ORBEN mit einem konkreten Anforderungsprofil an. Übermitteln Sie Einsatzort und Zeitraum, Spitzen- und Durchschnittsbedarf, Gesamtmenge, Rohwasseranalyse, Zielqualität und vorhandene Anschlussbedingungen. Ergänzen Sie die maximal zulässige Unterbrechungszeit und den tatsächlich nutzbaren Wasservorrat.
Bitten Sie um eine projektbezogene Bestätigung von Produktwasserleistung, Übergabebedingungen, Wasserbilanz, Messkonzept und Serviceumfang. So wird aus der Auswahl eines Trailers eine nachvollziehbar geplante Ersatzversorgung.
