Ionenaustauscherharze: Auswahl, Lebensdauer und Regeneration im Überblick
Ionenaustausch ist eine bewährte Methode, um gelöste Ionen aus Wasser zu entfernen oder zu tauschen. In Heizungs‑, Prozess‑ und Kreislaufwasser ist die Qualität des Wassers direkt mit der Lebensdauer der Anlagen verknüpft: Kalk, korrosive Salze und ungelöste Gase führen zu Ablagerungen, Korrosion und Effizienzverlusten. Die Richtlinie VDI 2035 und das AGFW‑Arbeitsblatt FW 510 definieren deshalb strenge Grenzwerte für Leitfähigkeit, Härte und pH‑Wert, um Schäden zu vermeiden und Betriebssicherheit zu gewährleisten. Bei modernen Wärmenetzen verlangen Hersteller häufig eine „salzarme“ Betriebsweise mit elektrischer Leitfähigkeit unter 100 µS/cm oder sogar <20 µS/cm für Fernwärmeleitungen. Diese Grenzwerte können mit Enthärtung allein nicht erreicht werden; es bedarf der Vollentsalzung mittels Ionenaustauscherharzen oder kombinierter Membranverfahren.
Ionenaustauscherharze sind das Kernmaterial dieser Technologie. Sie bestehen aus organischen Polymeren mit funktionellen Gruppen, die geladene Ionen aus dem Wasser adsorbieren und gleichzeitig andere Ionen abgeben. Ein Beispiel: Bei einem Kationenaustauscher werden im Wasser gelöste Calcium‑Ionen gegen Natrium‑Ionen ausgetauscht, wobei die Ionen am Harz gebunden werden und eine äquivalente Menge Natrium in die Lösung abgegeben wird. Wenn das Harz erschöpft ist, muss es regeneriert werden, indem die gebundenen Ionen mittels hochkonzentrierter Säuren oder Laugen ersetzt werden.
Für Asset‑ und Betriebsverantwortliche von Wärmenetzen sowie für das SHK‑Fachhandwerk und die TGA‑Planung stellt sich die Frage: Welches Ionenaustauscherharz ist für meine Anwendung geeignet? Wie lange hält es? Und wie organisiere ich die Regeneration normgerecht und nachhaltig? Dieser Beitrag liefert praxisorientierte Antworten. Er erläutert die Funktionsweise, stellt Auswahlkriterien vor, beschreibt typische Standzeiten und vermittelt Fachwissen zur Regeneration. Dabei werden die Normen VDI 2035 und AGFW FW 510 berücksichtigt und die besonderen Anforderungen von B2B‑Anwendungen herausgearbeitet.
Funktionsprinzip des Ionenaustauschs
Aufbau und Chemie der Harze
Ionenaustauscherharze bestehen aus einer makromolekularen Matrix (meist Polystyrol oder Polyacrylat), die mit funktionellen Gruppen versehen ist. Durch die Vernetzung mit Divinylbenzol erhält das Harz eine kugelförmige Struktur und mechanische Stabilität. Kationenaustauscher tragen saure Gruppen (z. B. Sulfonsäure), die im Betriebszustand mit Natrium‑ oder Wasserstoffionen besetzt sind; Anionenaustauscher besitzen basische Gruppen (z. B. quartäre Ammoniumgruppen) und liegen als Chlorid‑ oder Hydroxidform vor. Im Betrieb tauschen diese funktionellen Gruppen die gebundenen Gegenionen gegen gelöste Ionen im Wasser aus. Eine Ionenaustauscherpatrone ist in der Regel mit Harzfüllungen unterschiedlicher Typen bestückt (Kation und Anion oder Mischbett).
Die Selektivität des Ionenaustauschs hängt von der Ladung und dem Ionenradius ab. Je höher die Ladung und je größer der Radius, desto stärker wird ein Ion vom Harz gebunden. Daher verdrängt ein zweifach geladenes Calcium‑Ion ein Natrium‑Ion vom Kationenaustauscher, und dreifach geladene Ionen verdrängen zweifach geladene Ionen. Dieser Selektivitätsunterschied ist Grundlage für Enthärtung und Entsalzung.
Enthärtung vs. Vollentsalzung
Bei der Enthärtung werden ausschließlich Calcium‑ und Magnesiumionen gegen Natriumionen ausgetauscht. Dadurch sinkt die Gesamthärte, die elektrische Leitfähigkeit des Wassers bleibt jedoch weitgehend unverändert. Die Norm VDI 2035 erlaubt in bestimmten Fällen eine salzhaltige Betriebsweise (enthärtet), verlangt aber weiterhin eine Leitfähigkeit <100 µS/cm, einen pH‑Bereich zwischen 8,2 und 10,0 (bei Aluminiumwerkstoffen 8,2–9,0) und eine Gesamthärte ≤0,3°dH. Enthärtungsanlagen nutzen stark saure Kationenharze in der Na‑Form; sie sind effizient, wenn die Summe der Härtebildner begrenzt und die elektrische Leitfähigkeit der Anlage toleriert wird. Für Fernwärmenetze nach AGFW FW 510 sind jedoch Leitfähigkeiten <20 µS/cm gefordert, was mit Enthärtung allein nicht erreichbar ist.
Die Vollentsalzung (Deionisation) entfernt neben Calcium‑ und Magnesiumionen auch alle anderen Kationen (z. B. Natrium) sowie Anionen (z. B. Chlorid, Sulfat). Dazu werden hintereinander geschaltete Kationenaustauscher (in H‑Form) und Anionenaustauscher (in OH‑Form) eingesetzt. Die Austauschprodukte sind Wasserstoff‑ und Hydroxidionen, die zu Wasser reagieren. In modernen Gegenstrom‑Schwebebettanlagen liegen die erreichbaren Leitfähigkeiten bei 0,2–2 µS/cm. Für besonders hohe Reinheitsanforderungen wird anschließend ein Mischbettaustauscher nachgeschaltet, der die Leitfähigkeit auf <0,2 µS/cm reduziert. Mischbettpatronen kommen beispielsweise beim Befüllen von Heizungsanlagen oder bei der Produktion von Reinstwasser zum Einsatz.
Auswahl des richtigen Ionenaustauscherharzes
Die Wahl des Harzes beeinflusst die Effizienz, die Standzeit, die Regenerationsintervalle und die Betriebskosten. Laut IMPAG sind folgende Kriterien entscheidend:
Hohe Kapazität: Die Kapazität gibt an, wie viele Mol Ionen pro Liter Harz gebunden werden können. Je höher die Kapazität, desto länger kann das Harz betrieben werden, bis die Austauschkapazität erschöpft ist.
Chemische Beständigkeit: Das Harz muss gegen Oxidationsmittel, Säuren, Laugen und hohe Temperaturen beständig sein, um in anspruchsvollen Prozessen zu bestehen. Besonders bei der Behandlung von Kesselspeisewasser oder in der chemischen Industrie können oxidierende Bestandteile das Harz angreifen; daher sind oxidationsstabile Harze (z. B. mit höherem Divinylbenzolanteil) zu wählen.
Standzeit: Die Länge der Standzeit entscheidet über die Häufigkeit der Regenerationen und damit über die Betriebskosten. Längere Standzeiten verringern den Chemikalienverbrauch und das Abwasseraufkommen.
Harztyp und Anwendung
Stark saure Kationenaustauscher (SAC): Sie besitzen Sulfonsäuregruppen und sind in der Lage, sämtliche Kationen (Alkalimetalle, Erdalkalien, Schwermetalle) auszutauschen. SAC‑Harze in Na‑Form werden für Enthärtung eingesetzt; in H‑Form bilden sie die erste Stufe einer Vollentsalzung.
Schwach saure Kationenaustauscher (WAC): Diese Harze basieren auf Carbonsäuregruppen und tauschen Kationen nur im alkalischen Bereich aus. Sie sind vor allem zur Entcarbonisierung geeignet, um Hydrogencarbonat zu entfernen und die Karbonathärte zu senken.
Stark basische Anionenaustauscher (SBA): Mit quartären Ammoniumgruppen tauschen sie alle Anionen aus, auch Silikat. SBA‑Harze in OH‑Form bilden die zweite Stufe der Vollentsalzung.
Schwach basische Anionenaustauscher (WBA): Diese Harze besitzen primäre, sekundäre oder tertiäre Aminogruppen und werden zur Entfernung starker Säuren verwendet. Sie sind widerstandsfähiger gegenüber organischen Verschmutzungen, entfernen jedoch keine Silikate.
Mischbett‑Harze: Sie bestehen aus einer Mischung von SAC‑ und SBA‑Harzen, typischerweise im Verhältnis 40:60 (Kation:Anion). Mischbettpatronen erzeugen Deionat mit sehr niedrigen Leitfähigkeiten; sie werden in der Reinstwasserproduktion oder zum Befüllen von Heiz‑ und Kühlanlagen eingesetzt.
Spezialharze: Selektivaustauscher sind auf spezifische Ionen (z. B. Nitrat, Schwermetalle) zugeschnitten; pH‑konforme Harze wie „THERMION 2035“ von ORBEN kombinieren Mischbettharz mit einer alkalischen Komponente, um den pH‑Wert des Heizungswassers innerhalb des normativen Bereichs zu stabilisieren.
Qualitätsunterschiede und Hersteller
Die Lebensdauer eines Harzes hängt von der Qualität der eingesetzten Rohstoffe ab. Divinylbenzol (DVB) vernetzt das Polystyrol‑Gerüst und sorgt für mechanische Stabilität. Günstige Harze mit niedrigem DVB‑Anteil zeigen frühzeitig Verschleiß: Die Harzkugeln brechen, es entsteht „Harzgries“, der die Siebe passieren und in die Prozessleitungen gelangen kann. Laut Decker Verfahrenstechnik beträgt die typische Lebensdauer eines Anionenaustauschers 4–7 Jahre und die eines Kationenaustauschers 10 Jahre oder mehr; in Sonderanwendungen können Kationharze bis zu 20 Jahre halten. Ein Anionenaustauscher verliert funktionelle Gruppen im Laufe der Jahre, beim Kationenaustauscher zerbricht das Polymergerüst.
Deshalb ist es ratsam, Harze etablierter Hersteller wie Lanxess oder Purolite einzusetzen. Diese Hersteller investieren in hochwertiges DVB und bieten Harze mit definierten Partikelgrößen und enger Kornverteilung an. Hochwertige Harze ermöglichen längere Standzeiten, geringeren Druckverlust und bessere Regenerationsergebnisse. Bei pH‑konformen Mischbettharzen sorgen zusätzliche Ionenaustauscherkomponenten dafür, dass der pH‑Wert des Heizwassers während der Betriebszeit im zulässigen Bereich bleibt (ca. 8,2 – 10,0).
Einfluss der Wasserqualität
Die Auswahl des Harzes muss auf einer umfassenden Analyse des Rohwassers basieren. Wichtig sind:
Gesamthärte und Härtebildner: Je nach Härtegrad wird die Kapazität der Enthärtung berechnet. Bei hoher Härte ist eine Vollentsalzung oder eine Kombination aus Umkehrosmose und Ionenaustausch wirtschaftlicher.
Leitfähigkeit und Gesamtmineralisierung: Niedrige Leitfähigkeiten erfordern den Einsatz von Vollentsalzung bzw. Mischbett‑Harzen. Für Fernwärmeleitungen nach AGFW FW 510 muss die Leitfähigkeit des Speisewassers <20 µS/cm betragen, die Kieselsäurekonzentration <0,5 mg/L und der pH‑Wert ≤7.
Silikat und Kohlensäure: Hohe Silikatwerte erfordern stark basische Anionenaustauscher; bei hohen Hydrogencarbonatwerten empfiehlt sich eine Kombination aus WAC‑ und SAC‑Harzen zur Entcarbonisierung.
Organische Kontaminationen, Eisen, Mangan: Diese Stoffe können die Harzporen verstopfen und die Austauschkapazität verringern. Vorfiltration (z. B. Sandfilter, Aktivkohle) und Oxidationsstufen (z. B. Ozon) schützen das Harz.
Temperatur und pH‑Wert: Einige Harze sind nur bis 40 °C oder 60 °C einsetzbar. Für Heißwasseranwendungen gibt es temperaturbeständige Harze. Der pH‑Wert des Rohwassers beeinflusst die Protonierung der funktionellen Gruppen; schwache Harze arbeiten nur in bestimmten pH‑Bereichen effizient.
Lebensdauer und Standzeiten
Die Lebensdauer eines Ionenaustauscherharzes unterscheidet sich deutlich von der Kapazität zwischen zwei Regenerationen. Unter Lebensdauer versteht man den Zeitraum, bis das Harz verworfen werden muss, nicht die Zeit bis zur nächsten Regeneration. Laut Decker Verfahrenstechnik liegen die typischen Lebensdauern bei 4–7 Jahren für Anionenharze und mehr als 10 Jahren für Kationenharze. Mischbettharze bestehen typischerweise aus 60 % Anionenaustauscher und 40 % Kationenaustauscher; ihre Lebensdauer orientiert sich am schwächeren Harz.
Faktoren, die die Lebensdauer verkürzen
Mechanische Belastung: In einem Beladungs‑Regenerationszyklus kann das Harz sein Volumen um bis zu 100 % ändern. Durch ständiges Quellen und Schrumpfen werden die Harzkugeln mechanisch belastet und können brechen. Ein hoher Wasserdurchsatz, Schwebstoffbelastung oder schlechte Verteilung im Reaktor verstärken die Beanspruchung.
Chemischer Angriff: Oxidationsmittel (z. B. Chlor), organische Säuren oder Eisen/Mangan können funktionelle Gruppen zerstören oder das Polymergerüst angreifen. Beim Kationenaustauscher führt der Verlust von Divinylbenzol dazu, dass die Harzkugeln zerbrechen.
Biofouling: Bakterien und Algen bilden Biofilme auf der Harzoberfläche, die die Austauschkinetik verschlechtern. Wenig genutzte Anlagen sind besonders gefährdet. In diesem Fall ist eine mindestens jährliche Regeneration notwendig, um Biologie zu entfernen.
Verunreinigungen durch Öle und Fette: Diese hydrophoben Stoffe blockieren die Poren des Harzes und lassen sich nur schwer entfernen. In Anwendungen mit Schmierölen oder organischen Verbindungen sollte eine vorgelagerte Aktivkohlefiltration genutzt werden.
Maßnahmen zur Lebensdauerverlängerung
Rohwasseraufbereitung: Filtration, Enthärtung, Aktivkohle oder Oxidation entfernen Partikel, Eisen, Mangan und organische Bestandteile und schützen das Harz.
Regenerationsstrategie: Regelmäßige, vollständige Regeneration (siehe nächster Abschnitt) verhindert irreversible Fouling‑Prozesse und verlängert die Standzeit. Unvollständige Regeneration führt zu Teilbeladung und beschleunigtem Verschleiß.
Materialqualität: Hochwertige Harze mit definiertem Divinylbenzol‑Anteil und enger Kornverteilung sind widerstandsfähiger gegen mechanische und chemische Belastung.
Systemdesign: Gleichmäßige Verteilung des Wassers über das Harzbett und moderate Fließgeschwindigkeiten (≤50 m/h) verhindern Kanalbildung und Abrasion.
Überwachung: Leitfähigkeitsmessungen am Harzausgang, Differenzdruckmessungen über dem Harzbett und regelmäßige TOC‑Analysen (Total Organic Carbon) geben Hinweise auf beladene oder verschmutzte Harze.
Regeneration: Prozess, Chemie und Organisation
Eine Regeneration stellt die ursprüngliche Ionenaustauschkapazität wieder her, indem die beladenen funktionellen Gruppen in ihre Ausgangsform (Na/H oder OH/Cl) zurückgeführt werden. Der Prozess besteht aus mehreren Schritten. Die folgende Darstellung stützt sich auf praxisnahe Beschreibungen aus dem Fachbeitrag von GeWaPur:

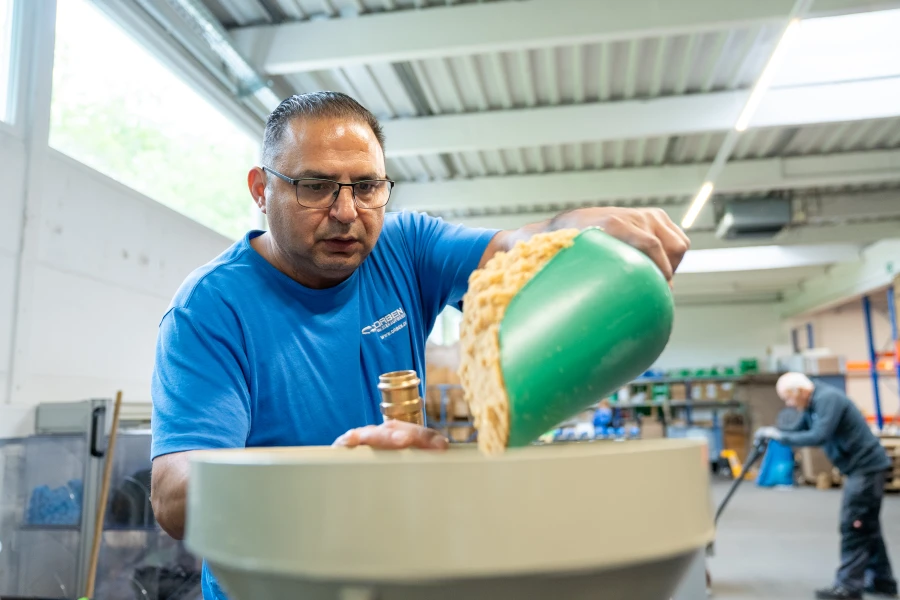

Vorbereitung des Harzes: Das erschöpfte Harz wird aus der Patrone oder Säule entnommen und optisch sowie chemisch untersucht. Gegebenenfalls wird es mit demineralisiertem Wasser vorgewaschen, um lose Partikel zu entfernen.
Trennung bei Mischbettharzen: Bei Mischbettharzen müssen Kationen‑ und Anionenharze vor der Regeneration getrennt werden. Dies geschieht mittels hydraulischer Sedimentation: Aufgrund unterschiedlicher Dichten sinken Kationenharze schneller ab, während Anionenharze obenauf schwimmen.
Chemische Regeneration:
Kationenaustauscher: Das Harz wird mit einer Säure (meist 10–15 % Salzsäure oder Schwefelsäure) behandelt, die die im Harz gebundenen Kationen (z. B. Na⁺, Ca²⁺) verdrängt und die H⁺‑Form wiederherstellt. Einwirkezeiten von 30–60 Minuten sind üblich.
Anionenaustauscher: Anionenharze werden mit Lauge (z. B. 4–6 % Natriumhydroxid) regeneriert; die gebundenen Anionen (z. B. Cl⁻, SO₄²⁻) werden verdrängt und die OH⁻‑Form entsteht. Auch hier ist eine ausreichende Kontaktzeit erforderlich.
Spülen: Nach der chemischen Behandlung wird das Harz gründlich gespült, bis der pH‑Wert des Spülwassers neutral ist. Dies verhindert die Übertragung von Chemikalien in den Betrieb und schützt nachgeschaltete Komponenten.
Mischen: Bei Mischbettharzen werden die regenerierten Kationen‑ und Anionenharze im definierten Verhältnis (typischerweise 40:60) wieder zusammengeführt.

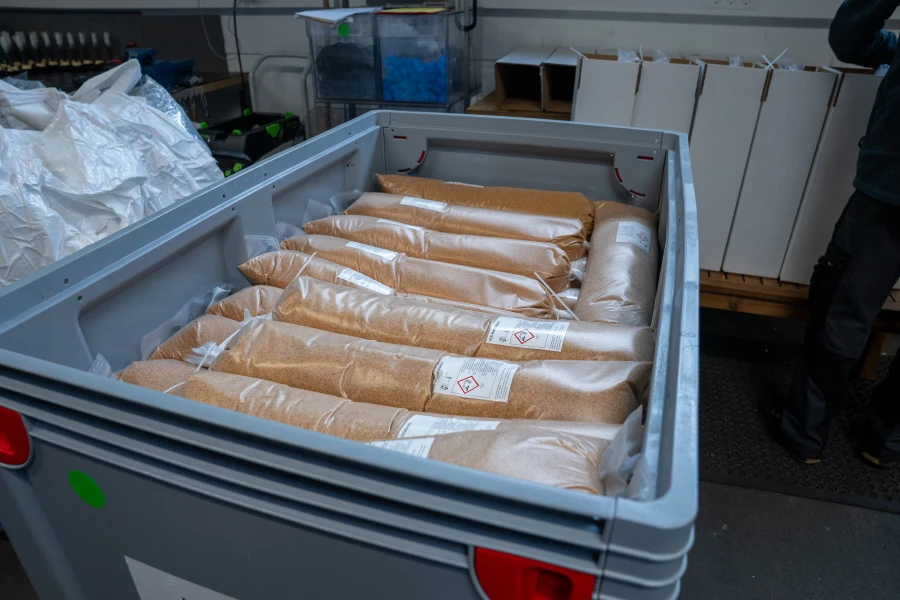

Verpackung und Qualitätskontrolle: Das aufbereitete Harz wird in Mischbettpatronen, Fässer oder Container abgefüllt. Jede Charge wird auf Kapazität, Leitfähigkeit und organische Belastung geprüft und mit einem Prüfprotokoll dokumentiert. Moderne Regenerationsdienstleister überwachen den TOC und garantieren reproduzierbare Qualität.
Unterschied zwischen Vor‑Ort‑Regeneration und zentraler Regenerierstation
Vor‑Ort‑Regeneration: Für kleinere Anlagen oder Notfälle kann eine mobile Harzregeneration vor Ort sinnvoll sein. Dabei werden die Harze im Anlagenraum oder im Trailer ausgetauscht und regeneriert. Diese Lösung minimiert Ausfallzeiten und Transportwege, ist aber nur für begrenzte Harzmengen praktikabel.
Zentrale Regeneration: Großanlagen oder kontinuierliche Prozesse nutzen zentrale Regenerierstationen. Diese verfügen über automatische Einrichtungen zur Trennung, Regeneration und Qualitätskontrolle. Die Harze werden in Großbehältern geliefert und nach der Regeneration wieder abgeholt. ORBEN betreibt eine der größten Regenerierstationen Europas und kann Kationen-, Anionen-, Mischbett- und Selektivaustauscher in großen Mengen regenerieren.
Umwelt‑ und Sicherheitsaspekte
Die Regeneration erfordert den Umgang mit Säuren und Laugen sowie die Behandlung des entstehenden Abwassers. Die VDI‑Richtlinie 2035 weist darauf hin, dass bei der Aufbereitung von Heizungswasser der Schutz vor Korrosion und Belägen im Vordergrund steht und verschiedene Verfahren wie Enthärtung, Demineralisierung, Härtestabilisierung und pH‑Regulierung anzuwenden sind. Bei der Regeneration sind folgende Aspekte zu beachten:
Neutralisation des Regeneratabwassers: Das Spülwasser nach der Regeneration enthält Salzlösungen, Säuren und Laugen. Es muss neutralisiert und gemäß den örtlichen Vorschriften entsorgt werden.
Sicherheitsausrüstung: Beim Umgang mit konzentrierten Säuren und Laugen sind Schutzausrüstung und Notduschen erforderlich. Das Personal muss geschult sein.
Transport und Logistik: Harze und Chemikalien sind in geeigneten Behältern zu transportieren. Der Betreiber muss sicherstellen, dass die gesetzlich geforderten Transportpapiere vorhanden sind.
Normen und Regelwerke
VDI 2035 – Technische Regel zur Vermeidung von Schäden in Warmwasserheizungsanlagen
Die Richtlinie VDI 2035 (Blatt 1 und 2) definiert die „allgemein anerkannten Regeln der Technik“ für die Qualität von Füll‑ und Ergänzungswasser in Heizungsanlagen. Sie verfolgt das Ziel, Korrosion, Belagsbildung und Schlammanfall zu verhindern, um einen störungsfreien Betrieb sowie Energie‑ und Kosteneinsparungen zu gewährleisten. Wichtige Punkte:
Grenzwerte für Enthärtung: Die VDI 2035 definiert eine Grenze für die Gesamthärte nach vollständiger Enthärtung von 0,3°dH (0,05 mol/m³). Enthärtetes Wasser darf also nur einen sehr geringen Resthärtegehalt aufweisen.
Leitfähigkeit: Für salzarme Betriebsweisen (vollentsalztes oder entsalztes Wasser) verlangt die Richtlinie eine Leitfähigkeit <100 µS/cm bei Materialien ohne Aluminium und <100 µS/cm auch bei Aluminiumwerkstoffen. Hersteller können strengere Grenzwerte verlangen.
pH‑Wert: Der pH‑Wert des Heizungswassers soll im Bereich 8,2–10,0 liegen; bei Systemen mit Aluminium darf er 9,0 nicht überschreiten.
Regenerationsintervalle: Die Richtlinie empfiehlt eine regelmäßige Überwachung der Leitfähigkeit und des pH‑Werts. Bei Überschreitung der Grenzwerte muss das Harz regeneriert bzw. ausgetauscht werden.
AGFW FW 510 – Fernwärme-Arbeitsblatt
Dieses Arbeitsblatt legt die Anforderungen an das Kreislaufwasser von Fernwärmeleitungen und industriellen Wärmenetzen fest. Es fordert für „entsalztes Wasser“ folgende Grenzwerte: elektrische Leitfähigkeit <20 µS/cm, Kieselsäure <0,5 mg/L und pH ≤7. Diese strengen Anforderungen erfordern einen kombinierten Einsatz von Umkehrosmose, Mischbett‑Ionenaustauschern und pH‑Regulierung. Für Betreiber von Fernwärmeleitungen bedeutet dies:
Es darf nur vollentsalztes oder entsalztes Wasser nach AGFW FW 510 eingesetzt werden.
Die Auswahl des Harzes muss sicherstellen, dass die Leitfähigkeit auch bei Nachspeisung und Filtration in diesem Bereich bleibt.
pH‑stabilisierende Harze (z. B. THERMION 2035) können hilfreich sein, solange der pH‑Wert ≤7 bleibt.
Dokumentation und Auditfähigkeit
Sowohl VDI 2035 als auch AGFW FW 510 verlangen eine nachvollziehbare Dokumentation der Wasseraufbereitung. Dazu gehören:
Analyseprotokolle: Aufzeichnung von Leitfähigkeit, pH‑Wert, Gesamthärte, Alkalität und Silikat.
Regenerationsnachweise: Datum der Regeneration, eingesetzte Chemikalien, Parameter der Spülung, TOC‑Analyse, Prüfprotokoll der Harzcharge.
Anlagenlogbuch: Fortlaufende Dokumentation von Füll‑ und Ergänzungswasser, Systemvolumen und Betriebszuständen.
Mit professionellen Regenerationsdienstleistern können Betreiber Auditfähigkeit sicherstellen und Haftungsrisiken minimieren.
Planung und Dimensionierung von Ionenaustauschersystemen
Für Planer und Betreiber ist die richtige Dimensionierung entscheidend. Dabei sind folgende Schritte zu beachten:
Wasseranalyse und Zielwerte: Bestimmen Sie Leitfähigkeit, Härte, Alkalinität, Silikat, organische Inhaltsstoffe und Temperatur. Legen Sie die gewünschten Zielwerte fest (z. B. <30 µS/cm für Heizungswasser, <20 µS/cm für Fernwärme).
Verfahren auswählen: Entscheiden Sie, ob Enthärtung, Vollentsalzung oder Kombinationen mit Umkehrosmose sinnvoll sind. Bei hoher Salzfracht kann eine vorgeschaltete Umkehrosmose die Chemikalienkosten der Ionenaustauscher deutlich senken; die Normen erlauben dies als alternativen Weg.
Harztyp wählen: Wählen Sie Harze mit hoher Kapazität und chemischer Beständigkeit; berücksichtigen Sie pH‑konforme Harze, wenn das Heizungswasser im oberen pH‑Bereich gefahren werden soll. Für Fernwärme ist ein Harz mit pH‑Regulierung nicht immer geeignet (max. pH ≤7).
Kapazitätsberechnung: Die Austauschkapazität (in mol/L oder Eq/L) multipliziert mit der Harzmenge ergibt die Gesamtkapazität. Teilen Sie diese durch die Ionenkonzentration des Speisewassers, um die theoretische Durchflussmenge bis zur Regeneration zu ermitteln. Sicherheitszuschläge berücksichtigen Unregelmäßigkeiten in der Wasserqualität.
Hydraulische Auslegung: Die Bettfläche und Höhe bestimmen die Fließgeschwindigkeit. Zu hohe Geschwindigkeiten führen zu Kanalbildung und unvollständigem Austausch; zu niedrige Geschwindigkeiten verursachen hohe Kosten. Orientierungswerte für Mischbett‑Patronen liegen bei 20–40 m/h.
Regenerationskonzept: Legen Sie fest, ob eine Vor‑Ort‑Regeneration, ein Austauschservice („Harz‑Express“) oder der Betrieb einer eigenen Regenerierstation vorgesehen ist. Berücksichtigen Sie den Platzbedarf für Säuren/Laugen, Sicherheitsausrüstung und Neutralisationseinrichtungen.
Überwachungsstrategie: Installieren Sie Inline‑Leitfähigkeitsmessungen am Harzausgang und, falls erforderlich, pH‑ und TOC‑Sensoren. Planen Sie regelmäßige Laboranalysen gemäß VDI 2035 und AGFW FW 510.
Nachhaltigkeit: Mehrwegharz und Total Cost of Ownership
In der Vergangenheit wurden Mischbett‑Patronen oft als Einwegprodukte verwendet. Bei modernen Mehrweg‑Harzen stehen Nachhaltigkeit und Wirtschaftlichkeit im Vordergrund. Die erneute Regeneration spart Rohstoffe und reduziert Abfall. Laut GeWaPur senkt die Regeneration die Kosten gegenüber der Neuanschaffung erheblich; die Wiederverwendung schont Ressourcen und gewährleistet eine gleichbleibend hohe Wasserqualität. ORBEN setzt in seiner Regenerierstation auf Mehrwegharze, die mehrfach regeneriert werden können, und bietet einen Harz‑Express‑Service, der den schnellen Austausch vor Ort ermöglicht. Dies minimiert Ausfallzeiten und unterstützt flexible Projekte.
Die Total Cost of Ownership (TCO) eines Ionenaustauschersystems umfasst nicht nur die Anschaffungskosten der Harze, sondern auch:
Regenerationskosten: Chemikalien, Energie, Wasser und Personal.
Transportkosten: Versand der erschöpften Harze zur Regenerierstation und Rücktransport.
Abwasserkosten: Neutralisation und Entsorgung des Spülwassers.
Lebensdauer: Hochwertige Harze mit langer Lebensdauer verringern die Häufigkeit von Ersatzanschaffungen.
Ausfallkosten: Stillstandszeiten der Anlage während der Regeneration oder des Harzwechsels. Mobile Trailer‑Systeme können diese reduzieren.
Durch eine sorgfältige Planung, den Einsatz hochwertiger Harze und eine effiziente Regeneration lassen sich die TCO deutlich senken. Nachhaltige Mehrwegharze zahlen sich langfristig aus und tragen zur Erreichung von Umweltzielen bei.
Praxisbeispiele und Anwendungen
Heizungsbefüllung und Fernwärmenetze
Beim Befüllen von Heizungsanlagen geht es darum, Normen wie VDI 2035 einzuhalten und gleichzeitig wirtschaftlich zu arbeiten. Mischbett‑Ionenaustauscher mit pH‑Regulierung (z. B. THERMION 2035) ermöglichen die Produktion von vollentsalztem Wasser mit einer Leitfähigkeit <100 µS/cm und einem pH‑Wert zwischen 8,2 und 9,5. Die Indikatorharz‑Mischungen zeigen durch Farbumschlag an, wann die Kapazität erschöpft ist, und erleichtern die Praxis. Für Fernwärmenetze mit Leitfähigkeitsanforderungen <20 µS/cm werden häufig kombinierte Umkehrosmose‑/Ionenaustauscher‑Systeme eingesetzt.
Industrie- und Prozesswasser
In der chemischen Industrie, der Elektronik‑ und Halbleiterfertigung sowie der Lebensmittel‑ und Pharmaindustrie gelten höchste Anforderungen an die Wasserqualität. Hier werden Rein‑ und Reinstwasser mit Leitfähigkeiten <0,2 µS/cm und geringen Silikat‑ und TOC‑Werten benötigt. Mischbett‑Harze (Ultra‑Pure‑Water‑Harze) werden eingesetzt, oftmals in Polisher‑Stufe nach der Umkehrosmose. Die Harze können in Sonderverfahren regeneriert werden und erreichen mehrere Zyklen.
Selektivaustauscher für spezielle Ionen
Nitrat‑, Bor‑, Schwermetall‑ oder Perfluoralkan‑Entfernung erfordert selektive Harze. Diese Harze besitzen spezielle funktionelle Gruppen, die bestimmte Ionen bevorzugt binden. Anwendungen sind die Trinkwasseraufbereitung (Nitratentfernung), die Abwasserbehandlung (Schwermetalle) oder die Kreislaufwasserreinigung in der Industrie. Die Standzeit hängt stark von der Konzentration der Zielionen ab; nach der Beladung werden die Harze mit geeigneten Regenerationsmitteln (z. B. Sole, Lauge) regeneriert.
Notfall‑ und Trailer‑Systeme
Für Großprojekte, Wartungen oder unerwartete Ausfälle bietet ORBEN mobile Trailer‑Systeme an. Diese liefern vollentsalztes Wasser mit Leistungen von 10.000 bis 60.000 l/h und können sowohl zur Erstbefüllung als auch zur temporären Versorgung eingesetzt werden. Die Trailer sind mit Mischbett‑ oder Zweistufen‑Ionenaustauschern ausgestattet und verfügen über Mess‑ und Überwachungstechnik. Der Vorteil: Anlagen müssen nicht abgeschaltet werden, wenn die feste Aufbereitungsanlage in Wartung ist.
Ionenaustauscherharze: Basis für sichere und normgerechte Wasseraufbereitung
Ionenaustauscherharze sind das zentrale Element vieler Wasseraufbereitungsprozesse und ermöglichen die Einhaltung strenger Normen wie VDI 2035 und AGFW FW 510. Die Auswahl des richtigen Harzes hängt von der Zielqualität, der Wasserzusammensetzung und den betrieblichen Anforderungen ab. Wichtig sind eine hohe Kapazität, chemische Beständigkeit und eine lange Standzeit. Qualitativ hochwertige Harze von renommierten Herstellern haben typischerweise eine Lebensdauer von vier bis über zehn Jahren.
Eine fachgerechte Regeneration stellt die volle Leistungsfähigkeit wieder her und schont Ressourcen. Der Regenerationsprozess umfasst die Trennung von Mischbettharzen, chemische Behandlung mit Säuren und Laugen, gründliches Spülen und strenge Qualitätskontrollen. Die Regeneration bietet wirtschaftliche und ökologische Vorteile.
Für Asset‑Verantwortliche, Betriebsleiter und Fachplaner im Bereich Wärmenetze, Energie‑ und Prozessanlagen lohnt sich die Investition in nachhaltige Mehrwegharze und professionelle Dienstleistungen. Sie steigern die Betriebssicherheit, senken die Total Cost of Ownership und leisten einen Beitrag zur Nachhaltigkeit.
