Betriebssicherheit, Normkonformität und Wirtschaftlichkeit gehören zu den wichtigsten Entscheidungsfaktoren der Asset‑ und Betriebsverantwortlichen für Wärmenetze, Energie‑ und Prozessanlagen sowie des SHK‑Fachhandwerks. Wasser ist in diesen Systemen nicht nur ein Medium, sondern ein sicherheitsrelevanter Baustein: Falsche Wasserqualität verursacht Korrosion, Steinbildung, Leistungsverluste und gefährdet die Gewährleistung von Anlagen. Die VDI‑Richtlinie 2035 und das AGFW‑Arbeitsblatt FW 510 definieren daher Grenzwerte für Leitfähigkeit, pH‑Wert und Härte und fordern eine lückenlose Dokumentation. Die Wahl zwischen reinen Kationenaustauschern, Anionenaustauschern oder Mischbett‑Systemen ist eine strategische Entscheidung, die nicht nur von der technischen Anforderung, sondern auch von Total‑Cost‑of‑Ownership (TCO), Nachhaltigkeit und Projekt‑ bzw. Notfallfähigkeit abhängt.
Um diese Entscheidung zu erleichtern, werden im folgenden Artikel die Funktionsweise der verschiedenen Ionenaustauscherharze erklärt, die Einsatzfelder analysiert und die relevanten Normen beschrieben. Darüber hinaus werden die Vorteile regenerierbarer Mehrwegharze sowie mobile Trailer‑Systeme diskutiert, die bei Revisionen oder Ausfällen kurzfristig große Mengen Reinstwasser bereitstellen können. Ziel ist es, fachliche Hintergründe für Investitions‑ und Betriebsentscheidungen zu liefern und gleichzeitig die nachhaltige Ausrichtung der Wasseraufbereitung zu fördern.
Ionenaustausch ist ein elektrochemischer Prozess, bei dem gelöste Ionen gegen andere Ionen gleicher Ladung ausgetauscht werden. Das Grundmaterial sind sogenannte Ionenaustauscherharze – makromolekulare Kunstharze mit funktionellen Gruppen, die Ionen anziehen und abgeben können. Während Kationenaustauscherharze positiv geladene Ionen (Kationen) wie Calcium, Magnesium oder Natrium binden, entfernen Anionenaustauscherharze negativ geladene Ionen (Anionen) wie Chlorid, Sulfat oder Nitrat. Die Harze sind in Form kleiner, poröser Kugeln aufgebaut und verfügen über eine große aktive Oberfläche, die den Austauschprozess ermöglicht.
Wie der Name vermuten lässt, zieht das Harz eines Kationenaustauschers die positiv geladenen Ionen aus dem Wasser an und tauscht sie gegen andere aus. Während einer Enthärtung können zum Beispiel Calcium‑Ionen gegen Natrium‑ oder Wasserstoff‑Ionen ersetzt werden. Ein typischer Kationenaustauscher besteht aus einem stark sauren Harz auf Polystyrol‑Basis, dessen funktionelle Gruppen (Sulfonatgruppen) negativ geladen sind und somit Kationen binden können. Es gibt zwei wesentliche Betriebsformen:
Kationenaustauscher können stark sauer (für alle pH‑Bereiche) oder schwach sauer sein. In der Heizwasseraufbereitung kommen stark saure Kationenaustauscherharze zum Einsatz, da sie auch bei neutralem pH‑Wert alle Kationen sicher binden. Ein vollständig erschöpftes Kationenaustauscherharz lässt sich durch Regeneration mit Salzsäure oder Natriumchlorid wieder in seinen funktionsfähigen Zustand überführen.
Das Gegenstück zum Kationenaustauscher ist der Anionenaustauscher, dessen Harz negative Ionen anzieht und gegen andere Anionen austauscht. Dieses makromolekulare Kunstharz ist in der Lage, negative Ionen aus dem Wasser aufzunehmen und im Anschluss gegen andere auszutauschen. In der Vollentsalzung wird der Anionenaustauscher meist mit einer starken Base (z. B. Natronlauge) regeneriert und in die Hydroxidform überführt, sodass beim Austauschprozess Wasser (H₂O) entsteht. Ähnlich wie bei den Kationenaustauschern gibt es stark basische und schwach basische Harze; für die Herstellung von Reinstwasser sind stark basische Typen notwendig.
Mischbett‑Ionenaustauscher kombinieren die Funktionen von Kationen‑ und Anionenaustauschern in einem Behälter. Das Harz besteht aus einer Mischung von stark saurem Kationenaustauschharz und stark basischem Anionenaustauschharz im Verhältnis von etwa 40 % zu 60 %. Diese Mischung ermöglicht es, sowohl Kationen als auch Anionen aus dem Wasser zu entfernen und demineralisiertes bzw. hochreines Wasser mit sehr niedriger Leitfähigkeit zu erzeugen. Mischbettfilter dienen häufig als „Polizeifilter“ nach Umkehrosmoseanlagen; sie eliminieren restliche ionogene Verunreinigungen und sorgen für Leitfähigkeiten von < 0,2 µS/cm.
Der Austauschprozess im Mischbett erfolgt chaotisch: Die Harzkörner sind zufällig verteilt, sodass Kationen und Anionen abwechselnd gebunden werden. Dadurch wird jedes Ionenpaar sofort neutralisiert. Dies unterscheidet sich von der zweistufigen Vollentsalzung, bei der das Wasser zuerst einen Kationenaustauscher und anschließend einen Anionenaustauscher durchläuft.
Der wichtigste Einsatzbereich von Kationenaustauschern ist die Enthärtung. Durch Austausch von Calcium‑ und Magnesiumionen gegen Natriumionen wird der Härtegehalt des Wassers stark reduziert. Enthärtetes Wasser verhindert Kalkablagerungen und verlängert die Lebensdauer von Rohrleitungen, Wärmetauschern und Armaturen. In Heizungsanlagen kann enthärtetes Wasser gemäß VDI 2035 nur für den salzreichen Betrieb (100 – 1 500 µS/cm) eingesetzt werden, weil der Anstieg der Natriumfracht die elektrische Leitfähigkeit erhöht und zusätzliche Konditionierungsmittel erforderlich macht.
Für die Herstellung von VE‑Wasser (vollentsalztes Wasser) reicht eine reine Kationenaustauschstufe nicht aus. Wie im Mischbettfilter arbeiten Kationenaustauscher im H⁺‑Modus mit einem nachgeschalteten Anionenaustauscher zusammen. Nur so können auch Anionen entfernt werden, und es entsteht Wasser, das nahezu keine Ionen mehr enthält. In der Heizwasserbefüllung und in Fernwärmesystemen wird VE‑Wasser nach VDI 2035 und AGFW FW 510 gefordert, um Korrosion zu vermeiden.
Die Austauscherkapazität eines Kationenaustauscherharzes ist begrenzt. Sie wird durch die Anzahl der funktionellen Gruppen bestimmt, die Kationen binden können. Mit der Zeit saturieren die Bindungsplätze; Calcium‑ oder Magnesiumionen besetzen alle aktiven Zentren, und die Leitfähigkeit des durchströmenden Wassers steigt. Dieser Zustand wird als Erschöpfung bezeichnet. Die Artikel im ORBEN‑Wissenslexikon weisen darauf hin, dass bei der Übersättigung ein Kationenaustauscher keine weiteren Ionen mehr aufnehmen kann. In der Praxis wird daher die Leitfähigkeit am Harzausgang überwacht. Steigt sie auf 3–5 µS/cm an, gilt das Harz als erschöpft und muss regeneriert werden.
Die Regeneration stellt die ursprüngliche Ionenaustauschkapazität wieder her. In der Natriumform erfolgt die Regeneration mit konzentrierter Sole, während in der Wasserstoffform Säure eingesetzt wird. Die ORBEN‑Fachartikel beschreiben, wie bei der Regeneration von Mischbettharzen die Harzfraktionen voneinander getrennt und anschließend separat mit Säure (Kationenharz) und Lauge (Anionenharz) behandelt werden. Für reine Kationenaustauscher ist der Ablauf identisch, nur entfällt die Trennung der Harze. Die Chemikalien sollten streng dosiert werden, weil zu geringe Mengen eine unvollständige Regeneration verursachen und zu hohe Mengen Umweltauflagen und Kosten erhöhen.
Nachhaltig handelnde Unternehmen setzen auf Mehrwegharz. Dabei werden erschöpfte Harze an spezialisierte Regenerationsstationen zurückgegeben, professionell aufbereitet und anschließend wieder eingesetzt. ORBEN regeneriert bis zu 40 000 Liter Harz pro Tag und führt die sortenreine Aufbereitung mittels Batch‑Nummern dem jeweiligen Kunden wieder zu. Dieses Kreislaufsystem reduziert den Rohstoffverbrauch, verringert Abfall und senkt den CO₂‑Fußabdruck. Der Einsatz von Mehrwegharz ist deshalb ein zentraler Baustein nachhaltiger Wasseraufbereitung und minimiert die Total‑Cost‑of‑Ownership.
Kationenaustauscher entfernen ausschließlich Kationen. Gelöste Anionen wie Chlorid, Sulfat oder Silikat bleiben im Wasser und können Korrosion oder Steinbildung begünstigen. In Fernwärmenetzen, wo Leitfähigkeiten <20 µS/cm gefordert werden, reicht eine bloße Enthärtung nicht aus. Ein weiteres Risiko ist der Gegenioneneffekt: Bei hoher Natriumkonzentration im Rohwasser kann ein Kationenaustauscher keine zusätzlichen Natriumionen aufnehmen und gibt sogar Natrium ab, indem er Calciumionen zurücktauscht. Deshalb müssen neben der Enthärtung auch Anionenaustauscher oder Mischbettfilter zum Einsatz kommen, wenn sehr niedrige Leitfähigkeiten gefordert sind.
Anionenaustauscher binden negativ geladene Ionen wie Chlorid, Sulfat, Nitrat, Kieselsäure und organische Säuren. Sie werden in Kombination mit Kationenaustauschern zur Herstellung von deionisiertem Wasser eingesetzt. Besonders wichtig sind stark basische Anionenaustauscher, weil sie sowohl mineralische Anionen als auch schwache Säuren (z. B. Kieselsäure) entfernen können. In Fernwärmenetzen wird eine Kieselsäurekonzentration von < 0,5 mg/l gefordert; diese Grenzwerte lassen sich nur durch eine vollständige Entsalzung mit Anionenaustauschern erreichen.
Ein weiteres Einsatzgebiet ist die selektive Entfernung spezifischer Ionen, etwa Nitrat in der Trinkwasseraufbereitung oder Chromat in der industriellen Abwasserbehandlung. Dabei werden schwach basische oder chelatbildende Harze eingesetzt, die bestimmte Anionen bevorzugt binden. Für die Heizwasserbefüllung nach VDI 2035 sind Anionenaustauscher allein nicht sinnvoll, da Kationen im Wasser verbleiben würden und den pH‑Wert beeinflussen. Erst die Kombination mit Kationenaustauschern oder Mischbettfiltern liefert normgerechte Ergebnisse.
Anionenaustauscher werden mit Laugen (z. B. Natronlauge) in die Hydroxidform überführt. Die Regeneration folgt dem Gegenstromprinzip: Die Lauge strömt von unten nach oben durch das Harzbett und verdrängt die gebundenen Anionen. Wichtig ist eine anschließende Spülung mit entionisiertem Wasser, um überschüssige Lauge zu entfernen und den pH‑Wert des Harzes zu stabilisieren. In industriellen Anlagen muss das Spülwasser neutralisiert werden, bevor es entsorgt wird.
Auch bei Anionenaustauschern ist der Einsatz von Mehrwegharz möglich. Die professionelle Regeneration reduziert Betriebskosten und schont Ressourcen. Unternehmen, die auf strenge Umweltauflagen achten, sollten deshalb Einwegharze vermeiden und ihre Harze sortenrein regenerieren lassen.
Anionenaustauscher alleine können Kationen nicht entfernen. Wenn nur Anionen aus dem Wasser entzogen werden, steigt der relative Anteil an Kationen, wodurch der pH‑Wert sinkt und die Leitfähigkeit steigt. Außerdem kann es zur Entmischung kommen, wenn verschiedene Korngrößen in einer Kartusche vermischt sind, was die Austauschleistung verringert. Schließlich erfordern stark basische Harze sorgfältigen Umgang mit Laugen; unsachgemäße Dosierung kann zu Sicherheitsrisiken und erhöhter Umweltbelastung führen.
Mischbett‑Ionenaustauscher kombinieren die Wirkungsweise von Kation‑ und Anionenaustauschern in einem Behälter. Das Harzgemisch besteht aus etwa 40 % Kationenharz und 60 % Anionenharz. Während des Betriebes wechseln sich die Harze bei der Ionenaufnahme ab: Zuerst werden Kationen gegen H⁺‑Ionen getauscht, dann Anionen gegen OH⁻‑Ionen. Die gebundenen H⁺‑ und OH⁻‑Ionen reagieren zu neutralem Wasser. Dadurch können Mischbettfilter alle ionischen Bestandteile aus dem Wasser entfernen und Leitfähigkeiten unter 0,2 µS/cm erreichen.
In klassischen Ionenaustauscheranlagen wird das Wasser nacheinander durch einen Kationen‑ und einen Anionenaustauscher geführt. Dieses Zwei‑Säulen‑Verfahren ist robust, aber die erreichte Reinheit liegt in der Regel bei 1–5 µS/cm, weil im ersten Schritt der Gegenioneneffekt auftreten kann. Mischbettfilter überwinden dieses Limit, indem sie den Austauschprozess wiederholen, bis keine Ionen mehr vorhanden sind. Ein Mischbettfilter kann als unendlich viele hintereinandergeschaltete Kationen‑/Anionenstufen betrachtet werden. Für Anwendungen mit höchster Reinheit (z. B. in der Halbleiterfertigung oder Batteriefabrikation) ist daher ein Mischbettfilter unerlässlich.
Die Regeneration von Mischbettfiltern ist komplexer als bei Einzelbettfiltern, weil die beiden Harzarten getrennt behandelt werden müssen. In professionellen Regenerierstationen wird das erschöpfte Harz zunächst durch Rückspülung hydraulisch getrennt: Das schwerere Kationenharz sinkt ab, während das leichtere Anionenharz aufschwimmt. Anschließend werden die Harzfraktionen separat mit Salzsäure bzw. Natronlauge regeneriert. Nach gründlichem Spülen werden die Harze wieder im richtigen Verhältnis gemischt und in die Kartusche gefüllt. Für kleine Patronen bietet ORBEN mobile Vor‑Ort‑Regeneration an, während größere Mengen in der Regenerierstation aufbereitet werden. Dieser Aufwand erklärt, warum Mischbettfilter häufig als Mehrwegharzsysteme betrieben werden; Einwegpatronen wären unter ökologischen und wirtschaftlichen Gesichtspunkten nicht sinnvoll.
Mischbett‑Ionenaustauscher kommen überall dort zum Einsatz, wo sehr niedrige Leitfähigkeiten erforderlich sind. Typische Anwendungen sind:
Die Vorteile von Mischbettfiltern liegen auf der Hand: Sie erreichen höchste Wasserreinheit, haben kompakte Bauformen und lassen sich leicht in bestehende Anlagen integrieren. Allerdings sind die Anschaffungskosten höher, und die Regeneration ist komplexer und teurer als bei Einzelbettfiltern. Die Regeneration erfordert spezialisierte Dienstleister, die die Harze sortenrein trennen und aufbereiten. Einweg‑Mischbettpatronen erzeugen große Mengen Abfall und sind daher aus Nachhaltigkeitssicht problematisch. Mehrwegharzlösungen kombiniert mit professioneller Regeneration bieten die beste Balance aus Wirtschaftlichkeit und Umweltverträglichkeit.
Die Auswahl zwischen Kationenaustauschern, Anionenaustauschern und Mischbett‑Systemen hängt von der geforderten Wasserqualität, der Anlagengröße, dem Einsatzgebiet und den normativen Vorgaben ab. Für Asset‑ und Betriebsverantwortliche sowie SHK‑Fachhandwerker können folgende Entscheidungslogiken hilfreich sein:
Die VDI‑Richtlinie 2035 beschäftigt sich mit der Vermeidung von Steinbildung (Blatt 1) und wasserseitiger Korrosion (Blatt 2). Sie definiert Grenzwerte für Wasserhärte, pH‑Wert und Leitfähigkeit und schreibt Verfahren zur Wasseraufbereitung vor. Wichtige Punkte sind:
Für industrielle Fernwärme‑ und Nahwärmesysteme setzt das AGFW‑Arbeitsblatt FW 510 strengere Grenzwerte und unterscheidet drei Betriebsweisen: salzarm, salzhaltig (mittlere Salzfracht) und salzreich. Die Richtwerte sind:
Das Regelwerk fordert kontinuierliche Überwachung. Bei salzarmer Fahrweise kann der Sauerstoffgehalt bis 0,1 mg/l toleriert werden, solange die Leitfähigkeit unter 100 µS/cm bleibt. Bei salzhaltigem Betrieb ist der Zutritt von Sauerstoff weitgehend auszuschließen, um Korrosion zu vermeiden. In Kombination mit den Prüfintervallen der VDI 2035 ergibt sich eine präzise Überwachungspflicht: Erste Kontrolle 48 Stunden nach Befüllung, zweite nach drei Monaten und danach mindestens jährlich.
Neben VDI 2035 und AGFW FW 510 spielen je nach Anwendung weitere Regelwerke eine Rolle:
Diese Normen können zusätzliche Anforderungen an die Wasserqualität stellen, etwa in Bezug auf mikrobiologische Parameter oder Chemikalieneinsatz. Bei Projekten im europäischen Ausland sollten die jeweils gültigen nationalen Regelwerke geprüft werden.
Die Regeneration von Ionenaustauschern ist nicht nur chemisch komplex, sondern erfordert auch eine sorgfältige Dokumentation. Laut den Fachartikeln von ORBEN gilt eine Leitfähigkeit von <1 µS/cm am Harzausgang als ideal; steigt der Wert auf 3–5 µS/cm, muss das Harz ausgetauscht oder regeneriert werden. Die folgenden Schritte sind typisch:
Die Ergebnisse der Regeneration und die Messwerte sollten in einem Anlagenbuch dokumentiert werden. Das dient nicht nur dem Nachweis der Normkonformität gegenüber Aufsichtsbehörden und Herstellern, sondern auch der internen Qualitätssicherung. Für Audits müssen Betreiber den lückenlosen Nachweis erbringen, dass das eingesetzte Harz regelkonform regeneriert oder gewechselt wurde, und dass alle Messungen im vorgeschriebenen Turnus durchgeführt wurden.
Stationäre Wasseraufbereitungsanlagen sind das Rückgrat eines sicheren Betriebes, doch Notfälle und Projektspitzen erfordern flexible Lösungen. Mobile Trailer‑Systeme können in kurzer Zeit große Mengen VE‑Wasser liefern und sind daher unverzichtbar, wenn:

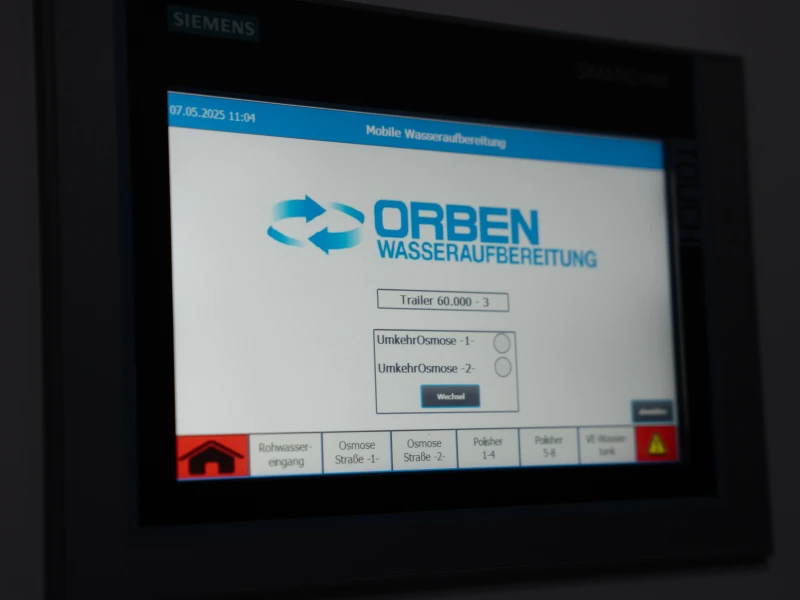

Trailer‑Systeme sind mit Umkehrosmose, EDI und Mischbettfiltern ausgestattet und liefern Durchflussmengen von 10 bis 120 m³/h. Sie erfüllen die Grenzwerte der VDI 2035 und des AGFW FW 510 und bieten digitale Mess‑ und Dokumentationssysteme. Durch den Einsatz von regenerierbarem Mehrwegharz und wiederbefüllbaren Patronen bleiben die Umweltbelastung und die Betriebskosten gering.
Die Entscheidung für einen bestimmten Ionenaustauscher oder ein Mischbett‑System sollte nicht allein anhand der Anschaffungskosten getroffen werden. Vielmehr ist der gesamte Lebenszyklus zu betrachten:
Unternehmen, die ihre Wasseraufbereitung strategisch betrachten, orientieren sich am TCO. Dabei sollten auch CO₂‑Kosten und zukünftige Abgaben berücksichtigt werden. In der Summe zeigt sich, dass regenerierbare Mischbett‑Systeme trotz höherer Anschaffungskosten oft die wirtschaftlichste und nachhaltigste Lösung darstellen.
Die Energiewende bringt neue Anwendungsfelder für Ionenaustauscher und Mischbett‑Systeme. In Elektrolyseuren zur Herstellung von grünem Wasserstoff wird Reinstwasser als Rohstoff eingesetzt. Verunreinigungen beeinträchtigen die Effizienz der Elektrolyse, führen zu erhöhtem Stromverbrauch und verkürzen die Lebensdauer der Membranen. Für PEM‑Elektrolyseure wird Wasser mit einer Leitfähigkeit <0,2 µS/cm und ohne Kieselsäure gefordert, was nur durch eine Kombination aus Umkehrosmose, EDI und Mischbettfiltration erreicht wird. Auch bei der Produktion von Batteriezellen müssen Elektrolyten und Additive frei von Spurenmetallen und Anionen sein; hierfür wird Reinstwasser als Prozessmedium und zum Spülen der Anlagen benötigt.
Neben der Energiewende profitiert auch die Elektronik‑ und Pharmabranche von Mischbett‑Systemen. Chip‑ und Displayhersteller benötigen Ultrapur‑Water (UPW) mit Leitfähigkeiten im Sub‑µS‑Bereich, das in mehreren Stufen gereinigt wird. Mischbettfilter dienen hierbei oft als Sicherheitsstufe hinter Membranentgaser und EDI. Krankenhäuser und Labore setzen Mischbettpatronen für Sterilisatoren ein, damit keine Rückstände in Instrumenten und Proben verbleiben. Diese Anwendungen zeigen, dass die Ionenaustauschertechnologie ein Schlüssel für die industrielle Transformation ist.
Die Wahl zwischen Kationenaustauschern, Anionenaustauschern und Mischbett‑Systemen ist eine komplexe Aufgabe, die technisches Know‑how, normative Vorgaben und wirtschaftliche Überlegungen vereint. Asset‑ und Betriebsverantwortliche sowie das SHK‑Fachhandwerk sollten die folgende Vorgehensweise berücksichtigen:
Durch eine ganzheitliche Betrachtung der Wasseraufbereitung können Unternehmen Betriebssicherheit, Normkonformität und Wirtschaftlichkeit vereinen. Die Ionenaustauschertechnologie bleibt dabei ein zentrales Element – sei es als Kationenaustauscher, Anionenaustauscher oder Mischbett.
